Granitová inšpekcia povrchová doska

Žulová platforma je platformový produkt vyrobený zo žuly spracovaného strojnými nástrojmi a manuálne uzemneným v komore s konštantnou teplotou s vysokou presnosťou rovinnosti.

Fyzikálne parametre žulovej platformy:

Špecifická hmotnosť: 2970-3070 kg/m3;

Pevnosť v tlaku: 245-254 kg/m

m2;

Elastické opotrebenie: 1,27-1.47n/mm2;

Lineárny expanzný koeficient: 4,6 × 10-6/℃;

Rýchlosť absorpcie vody 0,13;

Tvrdosť pobrežia HS70 alebo viac.

Presnosť žulových platforiem je oveľa vyššia ako presnosť liatinových platforiem. Dôvodom je, že žula prešla dlhodobým starnutím a už nemá vnútorný stres. Úrovne presnosti 000, 00, 0 a 1 sú ideálnymi nástrojmi na označenie a kontrolu pri spracovaní podnikov.

Miesto pôvodu ： Hebei, Čína

Záruka ： 1 rok

Prispôsobená podpora ： OEM, ODM, OBM

Značka ： Bobet

Číslo modelu ： 1006

Materiál ： žula

Farba ： prázdna

Špecifikácia ： 200×200 mm-3000×5000 mm alebo prispôsobenie

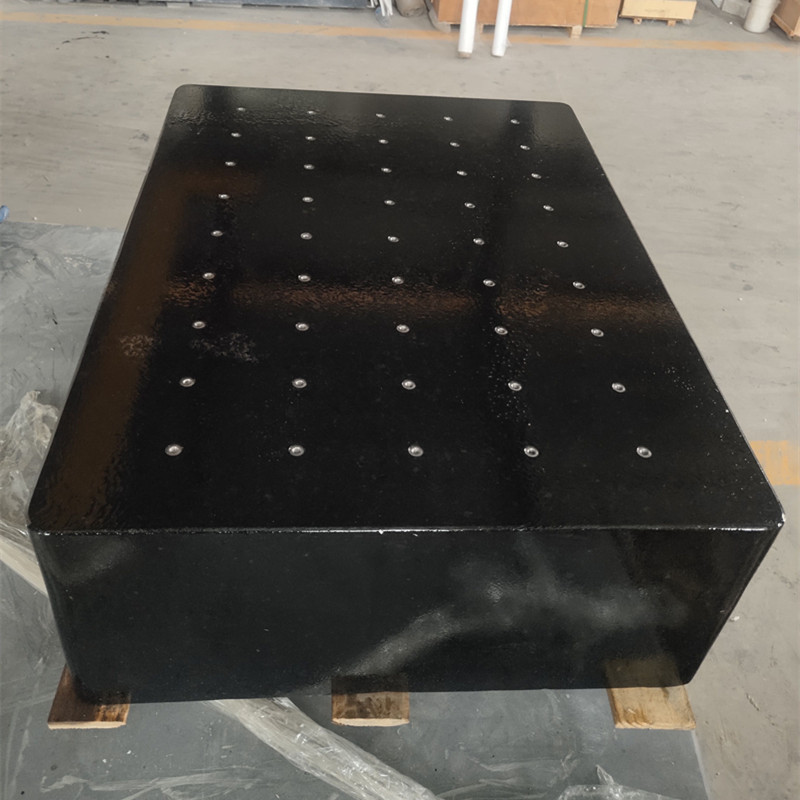

Povrch ： plochý, poklepaný otvory, T-sloty atď.

Tvrdosť pracovnej plochy ： HS70

Povrchové ošetrenie ： Údajná povrchová úprava

Presný stupeň ： 0-2

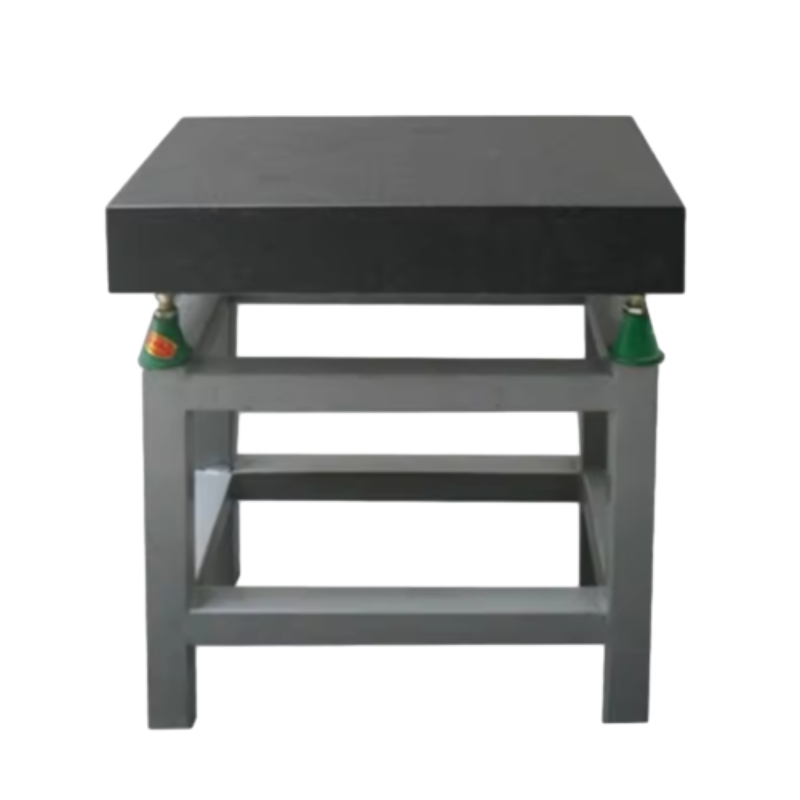

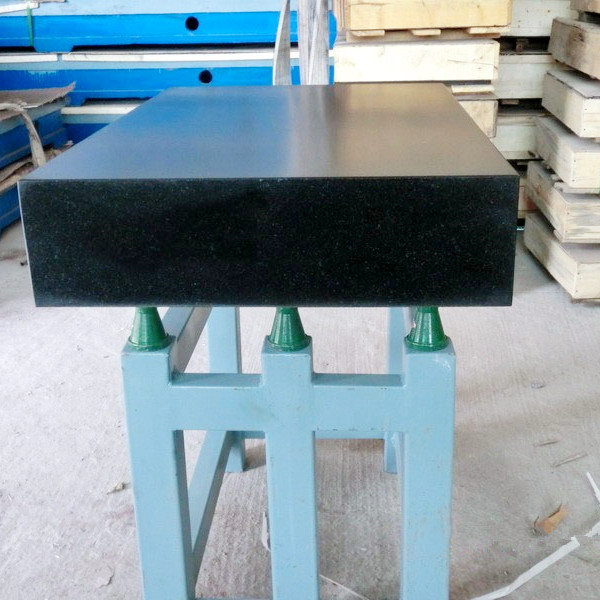

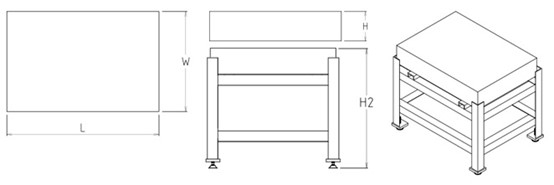

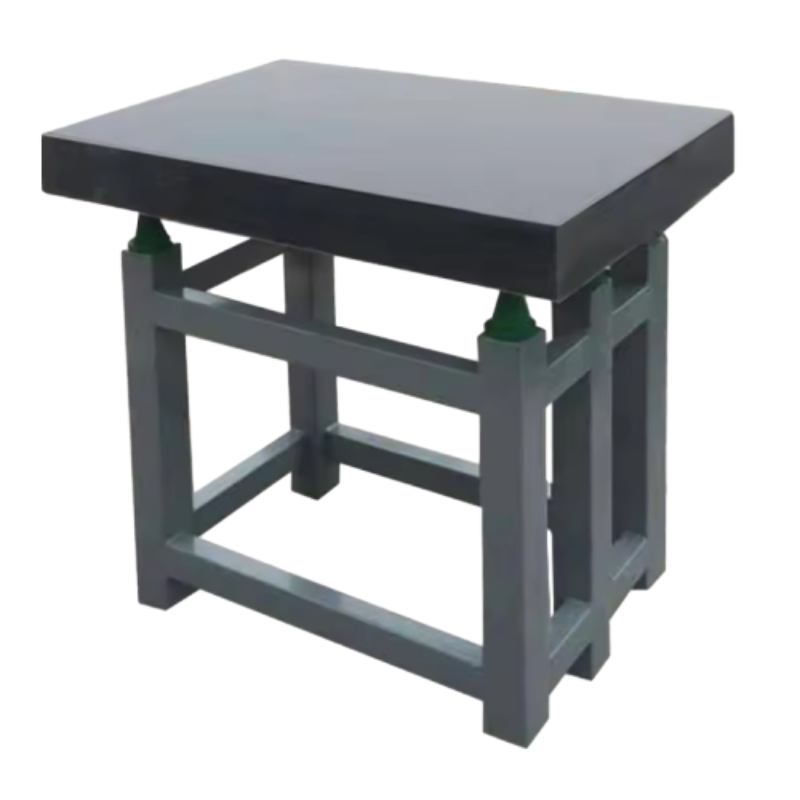

Stojan ： K dispozícii

Balenie ： P Lywood Box

Použitie ： Presné meranie, kontrola, usporiadanie, T a účely označovania

Podrobnosti o balení ： Preglejka

Schopnosť dodávky: 20000 kusov/kusov ročne

Dodací čas:

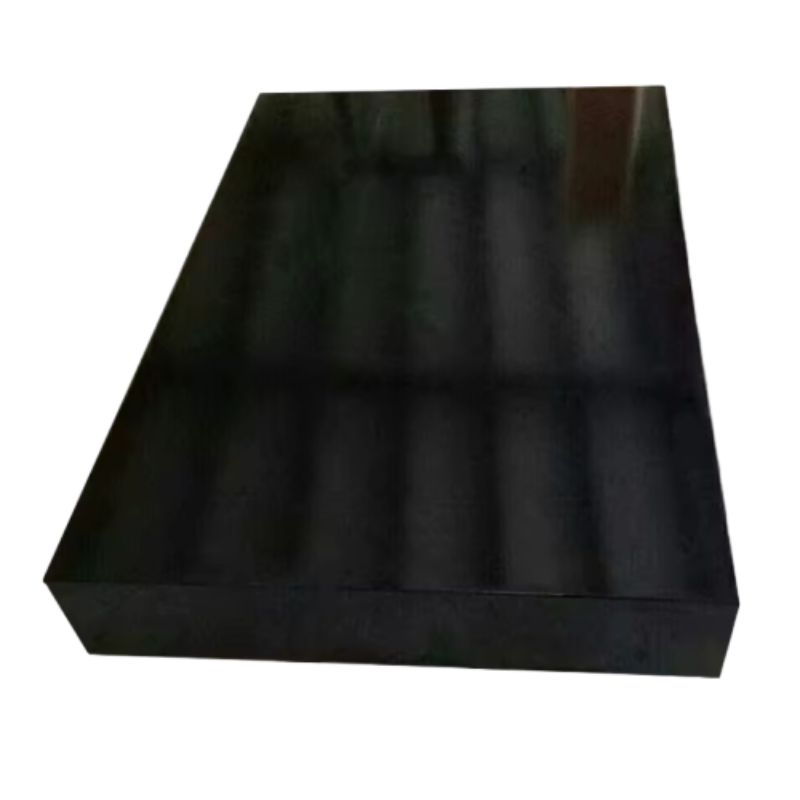

Povrchová doska:

Žulové povrchové dosky sú najznámejšie kvôli ich vlastnostiam bez hrdze. Tvrdosť povrchových dosiek žuly je tiež viac

ako liatinové povrchové dosky. Sa divoko používajú na presné meranie, kontrolu, usporiadanie a značenie a

Preferované laboratóriami, strojárskymi priemyselmi a workshopmi.

Materiál: Žula

Špecifikácia: 1000x750mm-3000x4000mm alebo prispôsobenie

Povrch: ploché, poklepané diery, T-sloty atď.

Tvrdosť pracovnej plochy: HS70

Povrchové spracovanie: povrchová úprava

Presnosť Grade: 0-2

Balenie: preglejka

Prečo sú povrchové dosky žuly nevyhnutné pre presné meranie

V oblasti presného merania stoja žulové povrchové platne ako nevyhnutný nástroj na reguláciu kvality a inžinierske aplikácie. Ich jedinečné vlastnosti z nich robia preferovanú voľbu medzi presnými inžiniermi, strojníkmi a odborníkmi v oblasti zabezpečenia kvality.

Žulové povrchové dosky sú vyrobené z prírodného žuly, známe pre ich výnimočnú tvrdosť, stabilitu a odolnosť proti deformácii. Tento tuhý základ umožňuje presné merania, pretože poskytuje plochý a stabilný referenčný povrch. Na rozdiel od iných materiálov, žula v priebehu času nezdraví ani nezmení tvar, čím zabezpečuje, aby merania zostali konzistentné a spoľahlivé.

Jednou z kritických výhod žulových povrchových dosiek je ich schopnosť odolávať opotrebovaniu z opakovaného použitia. Táto trvanlivosť je životne dôležitá v priemyselných prostrediach, kde je presnosť prvoradá. Ďalej je žula chemicky rezistentná, čo jej umožňuje vydržať vystavenie olejom, rozpúšťadlám a iným kontaminantom bez straty svojej integrity. Táto charakteristika je rozhodujúca pri udržiavaní čistého pracovného priestoru a zabezpečovaní, aby meracie zariadenie zostalo nezastávané.

Navyše, žulové povrchové dosky sa dodávajú v rôznych veľkostiach a konfiguráciách, pričom stravujú rôzne aplikácie. Či už sa využívajú na kontrolu opracovaných častí, zarovnávacie zariadenia alebo vykonávanie zložitých úloh zostavy, tieto platne poskytujú všestranné riešenie pre rôzne potreby presnosti merania. Ich hladký povrch sa dá ľahko vyčistiť a udržiavať, čo prispieva k ich dlhodobej použiteľnosti a presnosti.

Záverom možno povedať, že povrchové dosky žuly sú nevyhnutné pre každú operáciu, ktorá si vyžaduje merania vysokej presnosti. Ich trvanlivosť, stabilita a odolnosť voči faktorom životného prostredia z nich robia ideálnu voľbu pre odborníkov v rôznych oblastiach. Investovanie do žulovej povrchovej dosky nielen zvyšuje presnosť merania, ale tiež zaisťuje dlhovekosť vašich nástrojov a vybavenia, čo z nej robí múdre voľbu pre každú organizáciu zameranú na kvalitu.

Úloha žulových povrchových dosiek pri modernom obrábaní CNC

V oblasti obrábania moderného CNC (počítačové numerické riadenie) je presnosť prvoradá. Medzi rôzne nástroje, ktoré uľahčujú túto presnosť, vyniká žulové povrchové dosky ako základný kameň procesu obrábania. Ich úloha pri obrábaní CNC je dôležitá aj mnohostranná, čo poskytuje stabilný základ, ktorý zaisťuje optimálny výkon.

Žulové povrchové dosky sú cenené pre ich výnimočnú tuhosť a stabilitu. Tieto platne vyrobené z prírodnej žuly ponúkajú plochý a tvrdý povrch, ktorý je nevyhnutný na meranie a kontrolu opracovaných častí. Inertné vlastnosti žuly tiež minimalizujú účinky kolísania teploty, čo zabezpečuje, aby presné merania zostali v priebehu času konzistentné. Táto stabilita je kritická v prostrediach obrábania CNC, kde aj najmenšia odchýlka môže viesť k významným chybám v konečnom produkte.

Okrem toho sú žulové povrchové dosky vybavené vysokým odporom opotrebenia, čo im umožňuje odolať prísnosti denného používania vo výrobných prostrediach. Na rozdiel od iných materiálov sa žul deformuje pod tlakom, zachováva svoju rovnosť a presnosť ani pri veľkých zaťaženiach. Okrem toho ich nekultná povaha pomáha pri ľahkom čistení a údržbe, čo ďalej prispieva k ich dlhovekosti.

Pri obrábaní CNC slúžia žulové povrchové dosky ako základné nástroje nielen na zarovnanie a podporu obrobkov počas obrábania, ale aj na presné meranie. Tieto platne sú rozhodujúce pri kalibrácii strojov CNC, pretože poskytujú spoľahlivé referenčné body, aby sa zabezpečilo, že každý komponent je správne spracovaný.

Záverom možno povedať, že úloha žulových povrchových dosiek pri modernom obrábaní CNC nemožno nadhodnotiť. Poskytujú potrebnú stabilitu, trvanlivosť a presnosť, ktoré sú rozhodujúce pre vysoko kvalitné procesy obrábania. Keďže sa priemysel neustále vyvíja, spoliehanie sa na povrchové platne žuly zostane kľúčovou súčasťou pri dosahovaní výrobnej dokonalosti.

Materiálové vlastnosti a fyzikálne výhody povrchových dosiek pre inšpekciu žuly

Storaenove žulové povrchové dosky sú navrhnuté tak, aby poskytovali neprekonateľnú stabilitu a presnosť ako základ pre priemyselné meranie, čím využívajú jedinečné materiálové vlastnosti prírodného žuly na stanovenie referenčnej hodnoty v metrológii. Ako dôveryhodný poskytovateľ presných žulových povrchových dosiek a stolov na kontrolu žuly ponúkame riešenia, ktoré vynikajú v náročných prostrediach, od Workshopov CNC obrábania až po kalibračné laboratóriá pre letectvo.

Geologická nadácia pre bezkonkurenčnú stabilitu

Naše žulové povrchové doštičky, ktoré sa tvoria v priebehu miliardy rokov z vyvrátenej horniny zloženej primárne z pyroxénu a plagioklasu, majú hustú, rovnomernú kryštalickú štruktúru (veľkosť zŕn ≤0,5 mm), ktorá eliminuje vnútorné napätia – kritickú výhodu oproti kovovým alternatívam náchylnej k deformácii alebo korózii. Toto prirodzené zloženie vedie k výrazne konzistentnému čiernemu povrchu s minimálnou pórovitosťou, ktorá poskytuje ideálny plochý referencia pre kalibráciu povrchových dosiek a rozmerové inšpekcie, kde presnosť na úrovni mikrónu nie je možné.

Mechanické vlastnosti vyrobené na ťažké použitie

Fyzické atribúty našich žulových inšpekčných tabuliek sú optimalizované pre priemyselnú prísnosť:

Vysoká kapacita zaťaženia: s hustotou 2970 kg/m³ a pevnosťou v tlaku 245 MPa odoláva statickým zaťažením až do 5 000 kg/m² bez deformácie-dokonalé na podporu ťažkých komponentov počas nastavení modulárnej zváracej tabuľky alebo kalibrácie stroja CNC.
Výnimočná tvrdosť: Tvrdosť pobrežia 70+ odoláva poškriabanom a závetmi z častého kontaktu s rozchodom alebo príslušenstvom, čo zaisťuje, že povrch zostáva bez defektov, ktoré by mohli ohroziť integritu merania v priebehu desaťročí používania.
Tlmenie vibrácií: granulovaná mikroštruktúra absorbuje o 80% viac vibrácií ako liatina, pričom minimalizuje rušenie zo susedných strojov – základný prvok pre presné úlohy, ako je zarovnanie koordinovaného meracieho stroja (CMM).

Environmentálna odolnosť pre dôslednú presnosť

Storaen’s Granite povrchové dosky na predaj prosperujú v náročných podmienkach vďaka:

Tepelná stabilita: Nízky koeficient lineárnej expanzie (4,6 × 10⁻⁶/° C) zaisťuje minimálnu rozmerovú zmenu v teplotných rozsahoch (10–30 ° C), čím sa znižuje chyby spôsobené tepelnými výkyvmi v nepodmieniteľných seminároch.
Odolnosť proti korózii: S rýchlosťou absorpcie vody iba 0,13%nie je zložitý povrch odpudzujúci oleje, chladivá a vlhkosť-eliminuje hrdzu alebo chemickú degradáciu bežnú v oceľových platniach.
Nulová magnetická permeabilita: Nemagnetické vlastnosti robia tieto platne ideálne pre priemyselné odvetvia, kde by elektromagnetická interferencia mohla skresliť merania založené na senzoroch, ako je výroba polovodičov alebo testovanie zdravotníckych pomôcok.

Dizajn dokonalosti pre praktické použitie

Naše dosky okrem prírodných materiálových výhod majú podrobnosti o presnosti s presnosťou:

Povrchová úprava: Zemná povrchová úprava RA ≤0,8 μm poskytuje optimálny kontakt pre indikátory číselníka, výškové meradlá a ďalšie metrologické nástroje, čo zabezpečuje opakovateľné výsledky v rámci ± 2 μm pre platne s 000 stupňov.
Modulárna kompatibilita: Štandardné veľkosti (200 × 200 mm až 3000 × 5000 mm) a voliteľné T-sloty alebo montážny otvory umožňujú bezproblémovú integráciu s modulárnymi zváracími tabuľkami alebo vlastnými svietidlami, čím sa zvyšuje všestrannosť vo výrobných a inšpekčných pracovných tokoch.

Dôverujte Storaen pre presnosť riadenú materiálom

Ak presnosť a dlhovekosť nie sú neobchodovateľné, povrchové dosky Storaen’s Granite Surface poskytujú prírodné a skonštruované výhody potrebné na zvýšenie vašich metrologických procesov. Či už sa používa ako štandard na kalibráciu povrchových dosiek, stabilnú platformu pre kontrolu leteckých komponentov alebo odolnú základňu pre nastavenia zvárania s ťažkým zváraním, naše riešenia kombinujú geologickú dokonalosť s dizajnom priemyselnej triedy.

Služby prispôsobenia a zabezpečenie kvality pre povrchové dosky na kontrolu žuly Storaen

Storaen je hrdý na dodávanie žulových povrchových dosiek, ktoré spĺňajú jedinečné požiadavky na vaše presné meranie a priemyselné aplikácie. Okrem štandardných ponúk, naše služby prispôsobenia a dôsledné zabezpečenie kvality zabezpečujú, že každá presná žulová povrchová doska a kontrola žuly sú prispôsobené vašim špecifikáciám – sú prepojené osvedčeniami a zárukami, ktoré inšpirujú dôveru v každé meranie.

Riešenia na mieru pre každú požiadavku

Veľmi veľkosť a geometria

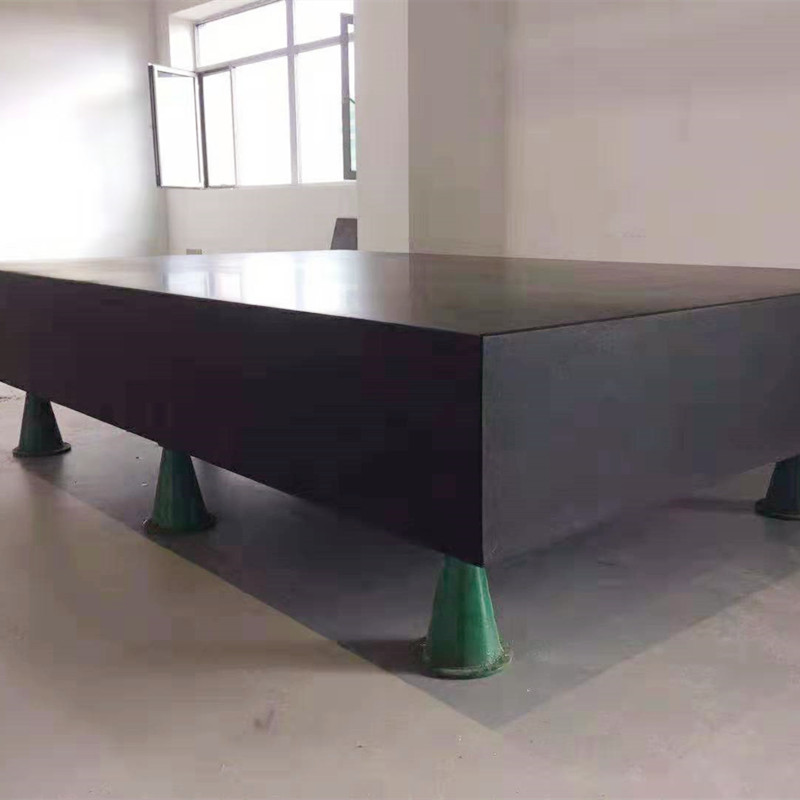

Či už potrebujete kompaktnú žulovú inšpekčnú tabuľku na laboratórne použitie (200 × 200 mm) alebo nadmernú plošinu pre ťažké stroje (až 5 000 × 8000 mm), naši inžinieri s vami spolupracujú na definovaní rozmerov, hrúbky a tvaru-vrátane kruhových, obdĺžnikových alebo nezodpovedajúcich návrhov. Vlastné profily okrajov (skosené, skosené) a zapustené základne zvyšujú stabilitu pri integrácii s modulárnymi zváracími tabuľkami alebo automatizovanými svietidlami.

Povrchové vlastnosti pre funkčnú dokonalosť

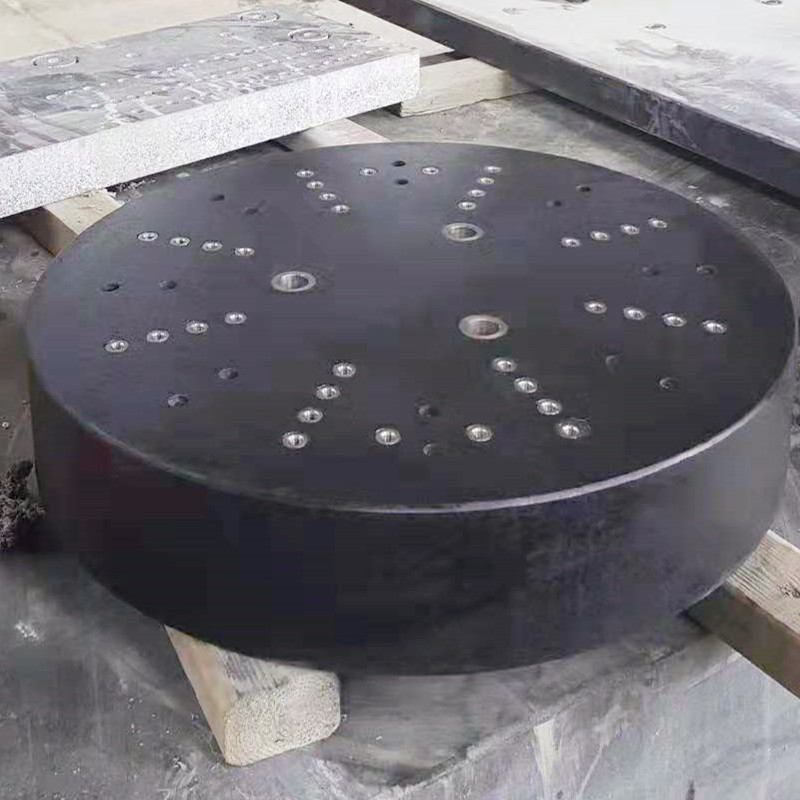

T-sloty a montážne otvory: T-sloty s presnosťou (ISO 2571 štandardné) alebo závitové otvory (M6-M24) umožňujú bezpečné upínanie meradiel, svietidiel alebo robotických ramien, ideálne pre nastavenia dynamickej kontroly alebo konfigurácie modulárneho zváracieho stola.
Špecializované povlaky: Voliteľné protichodné alebo protišmykové povlaky chránia pred akumuláciou prachu alebo skĺznutím komponentov v prostredí výroby polovodičov alebo zdravotníckych pomôcok.

Kompatibilita

Naše žulové povrchové dosky sú navrhnuté tak, aby sa hladko integrovali s koordinačnými merací strojmi (CMM), výškovými meradlami a kalibračnými systémami povrchových dosiek, s vopred vyrobenými referenčnými bodmi pre sledovateľné merania naprieč globálnymi normami (ISO 8512, ASME B89.1.3).

Nekompromisný proces zabezpečenia kvality

Výber materiálu a kontrola

Každá doska začína prémiovým žullom (veľkosť zŕn ≤0,5 mm, absorpcia vody ≤0,13%), vizuálne a ultrazvukne testovaná na odstránenie vnútorných nedostatkov. Iba hornina s rovnomernou hustotou (2970 kg/m³+) a tvrdosťou pobrežia ≥70 pokračuje v obrábaní.

Výroba

Brúsenie a leštenie: Najmodernejšie mletie CNC dosahujú povrchové povrchy tak jemné ako RA 0,8 μm, pričom rovinná rovinnosť je riadená na ± 2 μm pre platne s 000 stupňom-overené pomocou laserových interferometrov.
Odľahčenie tepelného stresu: Dosky podliehajú 72-hodinovej stabilizácii pri 20 ± 2 ° C, aby sa eliminovali zvyškové napätia obrábania, čím sa zabezpečilo dlhodobú rozmerovú stabilitu v kolísajúcich dielňach.

Záruka a podpora po predaji

Globálna sieť služieb: V prípade žulových povrchových dosiek na predaj na celom svete poskytuje náš tím usmernenie na inštaláciu, periodickú rekalibračnú službu a rýchlu reakciu na technické otázky – pri vašej investícii si udržuje špičkový výkon po celé desaťročia.

Vyberte si Storaen pre prispôsobenú presnosť

Či už potrebujete na mieru na mieru žulovú inšpekčnú tabuľku na zarovnanie leteckých komponentov, povrchovú dosku žula pre priemyselné zváranie alebo kalibrovanú platformu pre metrológiu laboratória, prispôsobenie a zabezpečenie kvality spoločnosti Storaen stanovili štandard. Náš záväzok zodpovedať vašim presným potrebám s geologickou trvanlivosťou a presnosťou inžinierstva nás robí partnerom výberu pre výrobcov, ktorí odmietajú kompromitovať integritu merania. Preskúmajte naše žulové povrchové dosky na predaj dnes a zažite silu riešenia postaveného výlučne pre vás.
