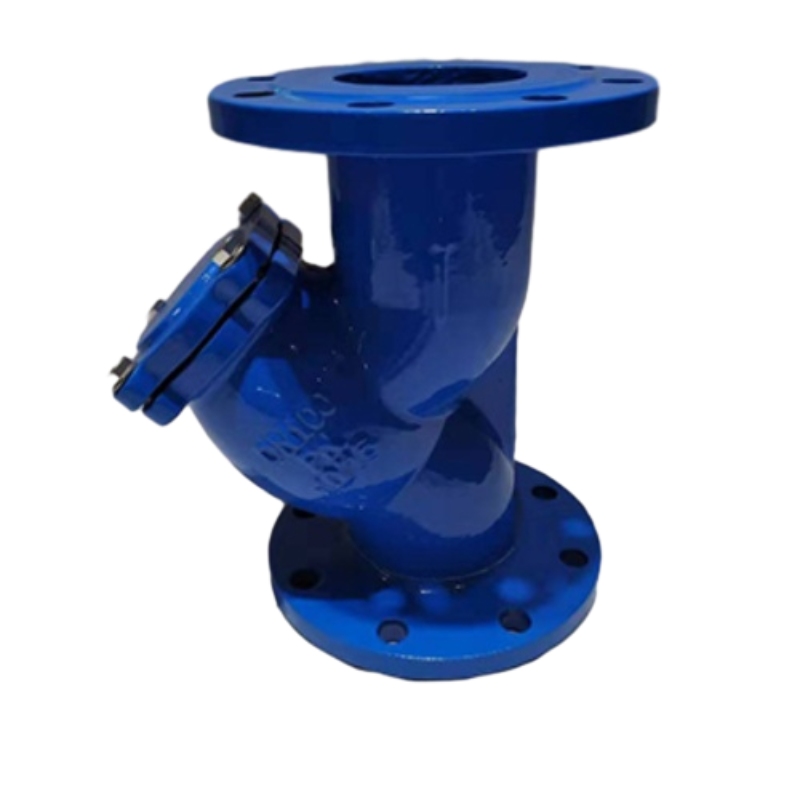

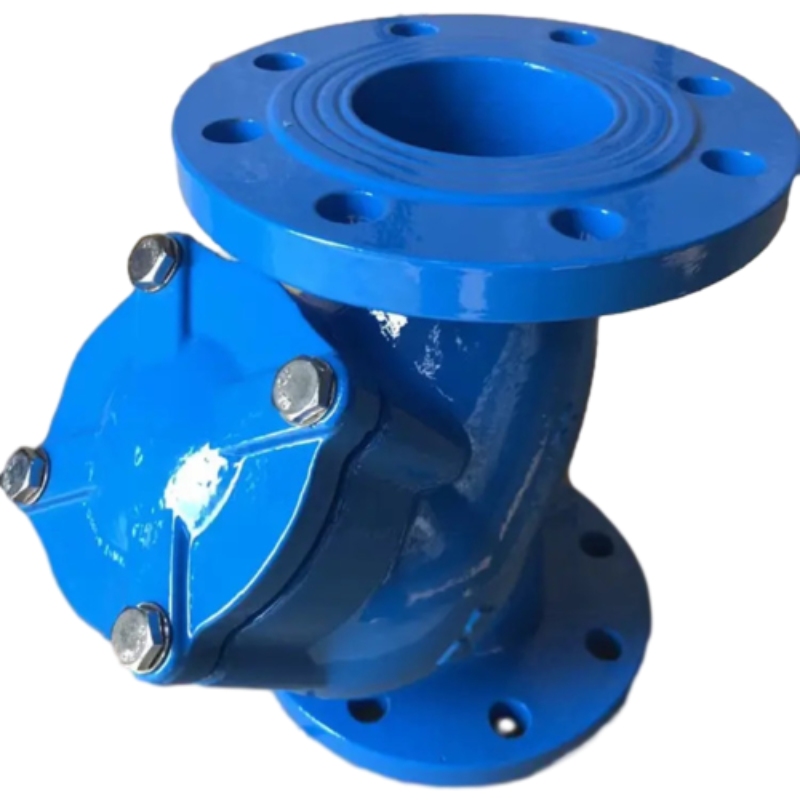

Typ Y filtre

Štruktúra filtra typu Y má nízky odpor a pohodlný výtok odpadových vôd.

Dôvodom, prečo je obrazovka filtra vyrobená do tvaru valcovitého koša filtra, je zvýšenie jeho pevnosti, ktorá je silnejšia ako obrazovka s jednou vrstvou, a prírubový kryt na spodnom konci rozhrania v tvare Y sa môže odskočiť, aby sa pravidelne odstraňovali častice ukladané vo filtraovom koši.

Filter typu Y má charakteristiky pokročilej štruktúry, malého odporu a pohodlného výboja odpadových vôd. Vhodným médiom filtra typu Y môže byť voda, ropa a plyn. Všeobecne je vodná sieť 18-30 siete, ventilačná sieť je 10-100 ôk a sieť na prenos ropy je 100-480 siete. Kôšový filter sa skladá hlavne z spojovacieho potrubia, hlavného potrubia, modrej filtra, príruby, prírubového krytu a upevňovacích prvkov. Keď kvapalina vstúpi do filtra modrého cez hlavné potrubie, častice tuhej nečistoty sú blokované vo filtračnej modrej a čistá tekutina prechádza cez filtračnú modrú a je prepustená z výstupu filtra.

1. Pekné modelovanie, na tele je prednastavený otvor na testovanie tlaku.

2. Pohodlné a rýchle použitie. Podľa požiadavky používateľa je možné zmeniť skrutkovanú zástrčku na tele na guľový ventil a nechať sa jeho výstup pripojiť k kanalizačnému potrubiu, čo môže urobiť na bagrovanie odpadových vôd s tlakom, zatiaľ čo kapota neodstraňuje.

3. Filtrovanie obrazoviek rôznych presných filtrovania je možné poskytnúť podľa požiadavky používateľa, vďaka čomu je obrazovka filtrovania pohodlnejšia.

4. Kvapalinový kanál je navrhnutý vedecky a primerane s menším odporom prietoku a väčším prietokom. Celková plocha siete prichádza ako 3-4-násobok oblasti DN.

5. Teleskopický typ zvyšuje pohodlnejšiu inštaláciu a odstránenie.

Y Type Funkcia

V rôznych priemyselných aplikáciách je prvoradá efektívna prevádzka strojov a systémov. Jednou z kľúčových zložiek, ktorá zaisťuje spoľahlivosť a dlhovekosť týchto systémov, je sitko typu y. Toto zariadenie, ktoré sa často prehliada, hrá inštrumentálnu úlohu pri udržiavaní integrity tekutín.

Primárnou funkciou sitka typu Y je odfiltrovanie nežiaducich zvyškov a častíc z toku tekutiny. To môže zahŕňať nečistoty, hrdzu, mierku a ďalšie kontaminanty, ktoré by mohli spôsobiť poškodenie čerpadiel, ventilov a iných následných zariadení. Účinným zachytením týchto nečistôt chráni sitko typu y celý systém, znižuje náklady na údržbu a zabránia neočakávaným prestojom.

To, čo odlišuje sitko typu Y od iných filtračných zariadení, je jeho jedinečný dizajn. Pomenované pre svoje telo v tvare Y, si Fleter obsahuje obrazovku, ktorá zachytáva tuhé častice a zároveň umožňuje prejsť tekutinou. Tento dizajn uľahčuje ľahkú údržbu; Keď sa sitko upcháva, dá sa ľahko vyčistiť alebo vymeniť bez narušenia toku systému. Toto pohodlie je významnou výhodou v prostrediach, kde je kritická prevádzka nepretržitá prevádzka.

Zotá typu y sa bežne používajú v rôznych odvetviach vrátane úpravy vody, chemického spracovania a ropy a plynu. Môžu byť použité v horizontálnych aj vertikálnych konfiguráciách potrubia, vďaka čomu sú všestranné pre rôzne aplikácie. Pochopenie konkrétnych požiadaviek vášho systému pomôže pri výbere vhodného sitka typu Y a zabezpečí optimálny výkon a ochranu.

Záverom je, že sitko typu Y je nevyhnutnou súčasťou mnohých systémov na manipuláciu s tekutmi. Jeho funkcia presahuje iba iba filtrovanie; Zvyšuje spoľahlivosť celej operácie a nakoniec zabezpečuje efektívnosť a nákladovú efektívnosť. Investovaním do pravého sitka typu Y môžu podniky chrániť svoje vybavenie a udržiavať hladké prevádzkové toky, čo zdôrazňuje dôležitosť tohto často nedostatočne oceneného zariadenia.

Od DN15 do DN400: Ako sa toto sitko typu y stáva hlavným úlomkom potrubia

Storaen’s Y-Type Fother stanovuje štandard pre všestrannú ochranu potrubia a ponúka neprekonateľnú veľkosť veľkosti-od kompaktných DN15 (0,5 ”) až po priemyselné priemyselné aplikácie DN400 (16 ”)-ktorý sa hladko prispôsobuje obytným, komerčným a vysokým priemyselným aplikáciám. Ako vedúci kovový sit a poskytovateľ liatiny Y Fotenka kombinujeme robustné materiály, presné inžinierstvo a prispôsobiteľné prvky, ktoré poskytujú univerzálne riešenie na zachytenie hrdze, mierky, piesku a iných tuhých látok vo všetkých stupniciach potrubia.

Dizajn inclusive pre každú aplikáciu

1. Miniatúrne systémy (DN15 – DN50 / 0,5 ” – 2”)

Tieto filtre typu y (napr. DN25), ktoré sú ideálne pre obytné inštalatérske práce, jednotky HVAC a malé stroje, majú ľahké liatinové telá liatiny alebo uhlíkových oceľových telies so závitovými pripojeniami, ktoré zaisťujú ľahkú inštaláciu v tesných priestoroch. Obrazovka z nehrdzavejúcej ocele s hmotnosťou 20–200 (304/316L) odstraňuje častice až 75 μm, čo chráni kohútiky, ventily a čerpadlá z trosiek bez obmedzenia prietoku – kritické na udržanie tlaku vody v bytových komplexoch alebo komerčných kuchyniach.

2. Priemyselné potrubia strednej veľkosti (DN65-DN200 / 2,5 ”-8”)

Pracovné korenie výrobných závodov a úžitkových sietí, tieto prírubové sitá (RF/FF pripojenia na sh/t3411) vyváženie trvanlivosti a účinnosti vyváženia a efektívnosti:

Vysoká konštrukcia: qt450 Ductile železo alebo WCB Carbon Steel Steels odolávajú tlakom do 16 MPa a teploty od -5 ° C do 450 ° C, vďaka čomu sú vhodné pre paru, olej a chemické médiá.
Optimalizovaná filtrácia: Dizajn v tvare Y zvyšuje oblasť filtra o 40% v porovnaní s inline modelmi, znižuje pokles tlaku a umožňuje 99% rýchlosť zachytenia pre 50–500 μm častice-dokonalú na ochranu čerpadiel, výmenníky tepla a kontrolné ventily v spracovaní potravín alebo petrochemických vedení.

3. Veľké priemyselné systémy (DN250-DN400 / 10 ”-16”)

V prípade elektrární, rafinérií a námorných aplikácií, naše nadrozmerné sitá typu Y poskytujú nekompromisný výkon:

Vystužená štruktúra: Zahustené príruby a rebrované telá manipulujú s zaťažením 2000+ kg a vysokorýchlostnými tokmi, zatiaľ čo kryt stredu rýchleho uvoľňovania umožňuje bezpečné a efektívne odstraňovanie úlomkov bez demontáže potrubia-kľúč na minimalizáciu prestoje v prostrediach nepretržitej výroby.
Riešenia vlastných sieťoviek: Vyberte 10–480 Filtre ôk (z nehrdzavejúcej ocele alebo Monel), ktoré zodpovedajú špecifickým potrebám médií, od hrubej filtrácie piesku v systémoch chladiacej vody až po jemné odstránenie častíc vo farmaceutických potrubiach.

Univerzálne funkcie pre bezproblémovú integráciu

Vestrannosť pripojenia: K dispozícii s závitovými, zváranými alebo prírubovými koncami, naše sitá typu Y sa prispôsobujú štandardom ASME, DIN a JIS, čo eliminuje problémy s adaptérmi v globálnych projektoch.
Nízka dizajn údržby: nakloniteľný košík a voliteľný odtokový ventil umožňujú ľahký výtok z úlomkov bez odstránenia sitora, zatiaľ čo opakovane použiteľné sieťové obrazovky znižujú prevádzkové náklady o 30% v porovnaní s jednorazovými alternatívami.
Možnosti materiálu: Vyberte z liatiny (nákladovo efektívne pre vodu/plyn), z nehrdzavejúcej ocele (odolná proti korózii pre chemikálie) alebo ťažného železa (vysoká pevnosť pre extrémne tlaky)-podporuje správne typy zvierat pre každý pracovný stav.

Prečo Storaen vedie k filtrácii v plnej veľkosti

Certifikovaná spoľahlivosť: každé sitlo, ktoré sú kompatibilné s ISO 9001 a testované podľa štandardov GB/T14382.
Inžinierske odborné znalosti: Náš tím pomáha vybrať si optimálne sitko typu Y na základe prietoku, typu médií a presnosti filtrácie-dokonca aj pre neštandardné potrubia (napr. Zníženie odpalísk alebo vlastných rozložení prírub).

Vyriešte všetky výzvy na zvyškoch plynovodu

Či už ochrana ohrievača obytnej vody, udržiavanie výrobnej linky v továrni alebo zaistenie chladiaceho systému morského plavidla, sit-inclusive Fotenka spoločnosti Storaen poskytuje konzistentný výkon. Kombináciou trvanlivosti silových zákrut, adaptability prírubovaných sizov a presnosti filtrov typu Y sme vytvorili univerzálne riešenie, ktoré dokazuje: Pokiaľ ide o ochranu potrubia, jedna veľkosť sa nehodí všetkým-ale náš rozsah to robí.

Spasiteľ chemického potrubia: Ako si zoškne typu Y zachytávajú hrdzu a chránia čerpadlá a ventily

Pri chemickom spracovaní, hrdzavej, mierke a kovovými troskami predstavujú tichú hrozbu pre čerpadlá, ventily a presné nástroje-dovtedy, kým sa do nožní Y Type Storaen nevstúpia. Takto sa naše sitko typu Y stáva nevyhnutným strážcom chemických potrubí.

Presná filtrácia: Zastavenie hrdze v jej stopách

Jedinečný dizajn filtra Y-Type je kľúčom k jeho ochrannej energii:

Zrnaté pancierovanie z nehrdzavejúcej ocele: K dispozícii v 10–480 ôk (304/316 l), obrazovka zachytáva častice až 30 μm – vrátane vločiek hrdze, zváracej trosky a fragmentov katalyzátora – s 99% rýchlosťou zachytenia. Pri vstupných potrubiach čerpadla to zabraňuje erózii obežného kolesa, zatiaľ čo v kontrolných ventiloch zastaví opotrebenie sedadla, čo by mohlo viesť k únikom alebo neúspešnej regulácii.
Optimalizácia toku v tvare Y: Rozhlené puzdro zvyšuje oblasť filtrácie o 30% v porovnaní s inline modelmi, znižuje pokles tlaku a umožňuje usadiť sa v koši bez narušenia prietoku-kritické na udržanie konzistentného tlaku v napytových vedeniach reaktorov alebo destilačných kolónach.

Trvanlivosť pre agresívne chemické médiá

Chemické potrubia vyžadujú kovové sitky, ktoré odolávajú korózii a vysokým teplotám:

Výkonná kvalita materiálu: Vyberte si z liatinového sitka (qt450 ductilné železo pre stredné korozívne médiá) alebo varianty z nehrdzavejúcej ocele (316 l pre tvrdé chemikálie, ako je kyselina sírová), ktoré sú hodnotené pre teploty až do 450 ° C a tlaky na 16 MPA.
Streška s prírubou: Prírubové sitky (RF/FF pripojenia na sh/t3411) poskytujú netesnú integráciu, so zahustenými prírubami, ktoré odolávajú tepelnej expanzii v potrubiach vylučených parom, čo zabráni zlyhania kĺbov, ktoré by mohli vystaviť systémy kontaminantom.

Strategické umiestnenie pre maximálnu ochranu

1. Ochrana čerpadla

Naše sitko typu Y, ktoré sú nainštalované pred odstredivými čerpadlami, blokuje častice hrdze z škodlivých čepelí obežného kolesa, znižuje vibrácie a predlžuje životnosť čerpadla o 25%. V chemických meracích čerpadlách zabraňuje upchatiu sedadla ventilu, čím sa zabezpečuje presné dávkovanie v polymerizačných procesoch.

2. Zachovanie ventilov

Pre ventily gule a kontrolné ventily vo vysokom čistote vedie, jemná sieťka (200-480 ôk) zastaví submilimetrové zvyšky z ohrozených tesniacich povrchov, čím sa vyhýba nákladným odstaveniam na opravy alebo náhrady ventilov.

3. Stabilita procesu

Pred výmenníkmi alebo filtrami tepla, zabraňuje znečisteniu v ložiskách v mierke, udržiavaní účinnosti prenosu tepla a znižovanie čistiacej frekvencie v obvodoch chladiacej vody.

Chránte svoje chemické procesy ešte dnes

V chemických rastlinách, kde dokonca aj jedna častica môže narušiť výrobu, dodávajú sity typu Y typu Y a odolné voči trvanlivosti potrebnej na ochranu čerpadiel, ventilov a integrity procesu. Kombináciou pokročilých sieťových technológií s materiálmi odolnými voči chemikáliám naše druhy sitá transformujú riziká súvisiace s hrdzou na pokoj-takže vaše potrubia môžu pracovať s maximálnou účinnosťou, deň čo deň. Preskúmajte naše filtračné riešenia typu Y a zistite, prečo nám priemyselné odvetvia dôverujú, aby sme udržali svoje kritické systémy čisté, bezpečné a v prevádzke silné.

Čo je sitko typu y a ako to funguje?

Fotografie typu AY je rozhodujúcou súčasťou tekutých systémov, navrhnuté na odfiltrovanie nečistôt a zvyškov z potrubí. Jeho jedinečná konfigurácia v tvare Y umožňuje efektívny tok a zároveň minimalizuje pokles tlaku. Fotoli má sieťovú obrazovku, ktorá zachytáva častice, pretože tekutina prechádza, čím sa zabezpečuje, že váš systém funguje hladko a efektívne.

Z akých materiálov je sitko typu y vyrobené?

Naše sitko typu Y je skonštruované z vysoko kvalitnej nehrdzavejúcej ocele, ktorá poskytuje vynikajúcu odolnosť proti korózii a trvanlivosť. Táto materiálová voľba zaisťuje dlhovekosť a spoľahlivosť, vďaka čomu je naše sitko vhodné pre rôzne aplikácie v rôznych odvetviach vrátane vody, ropy a plynu.

Môže byť sitko typu Y nainštalované v akejkoľvek polohe?

Áno, sitko typu y je univerzálne a môže byť nainštalované v horizontálnej alebo vertikálnej orientácii. Odporúčame však dodržiavať konkrétne usmernenia o inštalácii, aby ste udržali optimálny výkon a zabezpečili efektívnu filtráciu. Osvedčené postupy nájdete vždy na príručke produktu.

Ako môžem čistiť alebo udržiavať sitko typu y?

Udržiavanie sitka typu Y je relatívne jednoduché. Odporúčame periodické kontroly na základe čistoty tekutiny a stavu obrazovky ôk. Ak chcete vyčistiť, môžete odskrutkovať uzáver sitka, odstrániť sieť a opláchnuť ju vodou alebo použiť vhodné čistiace roztoky. Pravidelná údržba pomáha zabezpečiť dlhodobú funkčnosť a znižuje potenciálne prestoje.

Aký je maximálny tlak pre sitko typu y?

Naše sitko typu Y je navrhnuté tak, aby zvládlo maximálny tlak v hodnote až 150 psi, čo je vhodné pre väčšinu štandardných aplikácií. Podrobné informácie o tlakových gradientoch však poraďte s špecifikáciami produktu, pretože použitie sitka nad rámec jeho menovitej kapacity by mohlo viesť k problémom vo vašom systéme.

Je sitko typu y vhodné pre vysokoteplotné aplikácie?

Áno, naše sitko typu Y je navrhnuté tak, aby odolalo vysokým teplotám, ktoré sa zvyčajne vyskytujú v priemyselných aplikáciách. Konštrukcia z nehrdzavejúcej ocele zaisťuje, že sitko si udržuje svoju integritu aj v extrémnom teple. Podrobné usmernenie nájdete v špecifikáciách špecifických teplotných limitov.

Aké veľkosti sú k dispozícii pre sitko typu y?

Ponúkame sitko typu Y v rôznych veľkostiach, ktoré vyhovuje vašim špecifickým potrebám, v rozmedzí od 1 palca do 6 palcov. Skontrolujte, či nájdete dostupné veľkosti nášho zoznamu produktov a vyberte ten, ktorý sa najlepšie zhoduje s rozmermi vášho potrubia.
