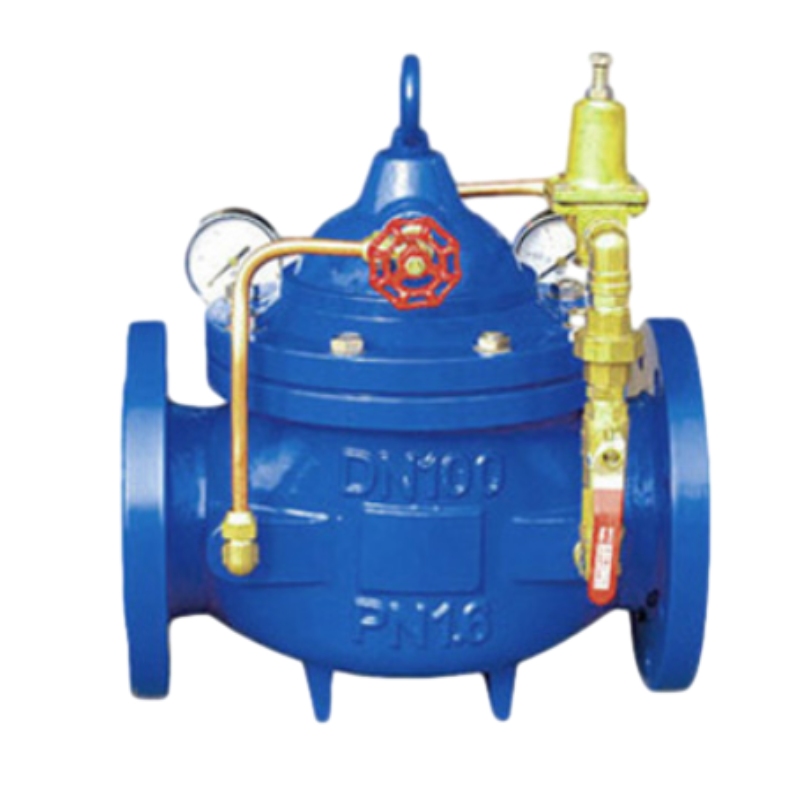

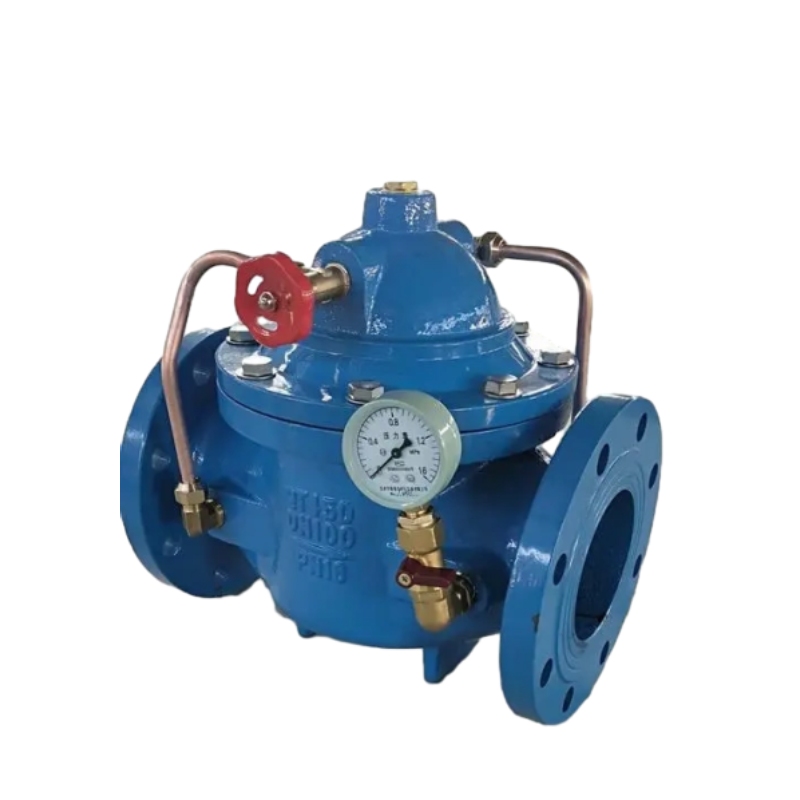

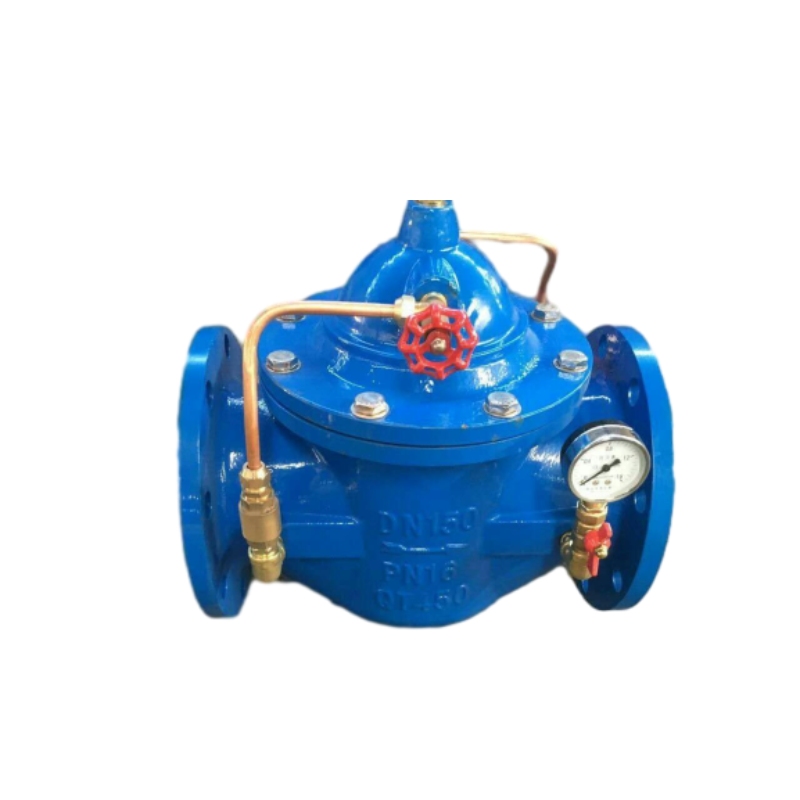

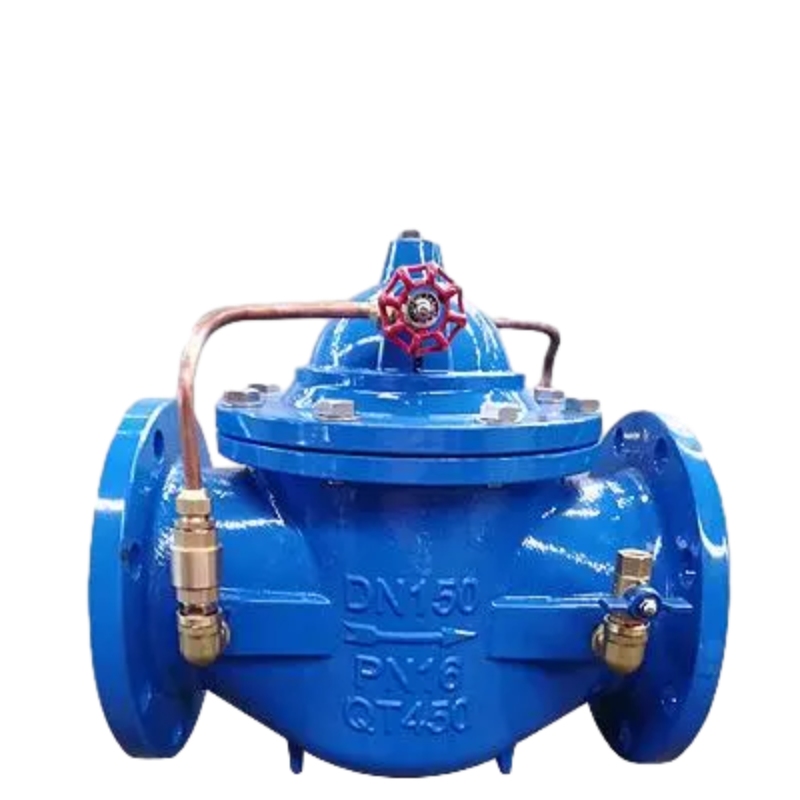

Pomalé uzatváranie kontrolný ventil

300x s pomalým uzatváraním tlmiča kontrolného ventilu má novú štruktúru, dobrý tesniaci efekt, nízky odpor, veľký tok, dlhá životnosť atď. Môže ovládať rýchlosť otvoru alebo zatvárania hlavného ventilu, je možné upraviť scénou na dobrú pracovnú podmienku, môže byť fenomén vodného kladiva, aby sa dosiahol účinok tlmiča pomaly uplatňovania.

Výhody pomalých záverečných kontrolných ventilov v moderných aplikáciách

V oblasti systémov riadenia tekutín je výber technológie ventilov rozhodujúci pre zabezpečenie efektívnosti a dlhovekosti. Jednou z najúčinnejších inovácií v tejto oblasti je pomalý kontrolný ventil, ktorý ponúka množstvo výhod pre rôzne priemyselné aplikácie.

V prvom rade je primárnou výhodou pomalého uzatváracieho chlopňového ventilu jeho schopnosť zabrániť vodnému kladitnému kladive, jav, ktorý sa vyskytuje, keď je tekutina v pohybe nútená náhle zastaviť alebo zmeniť smer. To môže viesť k silným tlakovým prepätiam v potrubiach, čo môže spôsobiť poškodenie potrubných systémov a pridruženého zariadenia. Vlastnosť pomalého uzáveru týchto ventilov umožňuje postupné zníženie rýchlosti prietoku, účinne zmierňuje nárazové vlny a chráni infraštruktúru.

Okrem toho sú ventily s pomalým uzatváracím kontrolným ventilom nápomocné pri zvyšovaní prevádzkovej efektívnosti. Ovládaním rýchlosti uzavretia ventilu tieto zariadenia znižujú stratu energie počas tranzitu tekutín a minimalizujú turbulencie v systéme. Táto účinnosť sa premieta do nižších prevádzkových nákladov a zlepšuje celkovú spoľahlivosť systému, čo z nej robí obľúbenú voľbu v rôznych odvetviach vrátane úpravy vody, ropy a plynu a chemického spracovania.

Ďalšou významnou výhodou je zvýšená životnosť samotného ventilu. Tradičné kontrolné ventily, keď sú vystavené rýchlemu uzavretiu, často zažívajú nadmerné opotrebenie. Naopak, ventily na kontrolu pomalých zatváraných ventilov zažívajú počas prevádzky menší stres, čo vedie k zníženiu nákladov na údržbu a dlhšej životnosti. Táto trvanlivosť je obzvlášť výhodná v prostrediach s vysokým dopytom, kde pravidelná údržba môže viesť k nákladným prestojom.

Záverom možno povedať, že výhody pomalých kontrolných ventilov sú značné. Ich schopnosť zmierniť vodné kladivo, zvýšenie prevádzkovej účinnosti a predĺženie životnosti zariadení z nich robí základnou súčasťou moderných tekutých systémov. Keďže priemyselné odvetvia naďalej hľadajú spoľahlivé a nákladovo efektívne riešenia, popularita pomalého uzatváracého kontrolného ventilu sa má zvýšiť, čo upevňuje svoju pozíciu kľúčového hráča v efektívnom riadení kontroly tekutín.

"Water Hammer Buster “: Ako 300x pomalé zatváracie kontrola ventilu Kamery 99% premepuje potrubie s dizajnom s duálnou komisiou

Sloraen s pomalým uzatváraním kontrolného ventilu predefinuje bezpečnosť potrubia integráciou revolučného systému s dvoma vodami, konkrétne navrhnutým tak, aby eliminoval deštruktívne účinky vodného kladiva v čerpacích systémoch. Na rozdiel od tradičných spätných ventilov bez návratu, ktoré riziko náhle zatvorenie a tlakové prepätia, náš model 300X kombinuje rýchly počiatočný vypnutie s kontrolovaným postupným uzáverom, čo z neho robí konečné riešenie pre výškové budovy, priemyselné potrubia a závody na úpravu vody.

Kúzlo technológie duálnej komory

V jadre tohto spätného toku preventa kontrolného ventilu leží dvojdielny hydraulický mechanizmus:

1. Horná a spodná vodná komory: Disk v štýle piestu rozdeľuje ventil do dvoch komôr, ktoré je spojené presným ventilom ihly, ktorý medzi nimi reguluje prietok tekutín.

Fáza 1: Rýchle núdzové vypnutie (80% mŕtvica za 2 sekundy): Keď sa čerpadlo zastaví, disk sa rýchlo zavrie, aby sa zatkli vysokorvočia spätného toku, čím zabránilo okamžitému poškodeniu čerpadiel a ventilov, čo je rozhodujúce pre ochranu drahých zariadení, ako sú odstredivé čerpadlá.
Fáza 2: Postupný tlak (zostávajúci 20% zdvih nad 10–60 sekúnd): Ventil ihly riadi prietok vody z hornej do dolnej komory, čo umožňuje disku pomaly a rovnomerne sa zatvárať, rozptyľuje zvyškový tlak a potláča vrcholy vodného kladiva na ≤ 1,5x pracovného tlaku – 99% účinnejšie ako štandardné chrbtové ventily.

Prečo duálna komisia prevyšuje ďalšie typy kontrolných ventilov

Ovládanie hluku a vibrácií: Pomalé konečné uzávery eliminuje „vodný kladivo“, čím sa zníži hluk o 40% v porovnaní s modelmi rýchleho uplatňovania-pre obytné oblasti alebo zariadenia citlivé na hluk.
Rozšírená životnosť zariadenia: Minimalizáciou tlakových prepätov znižuje opotrebovanie tesnenia čerpadla o 30% a eróziu sedadla ventilu o 50%, prevyšuje konvenčné 1/2 jednosmerné kontrolné ventily alebo 2-palcové kontrolné ventily v drsnom prostredí.

Všestranný dizajn pre rôzne aplikácie

K dispozícii vo veľkostiach od 1/2 kontrolného ventilu (DN15) do 2-palcového kontrolného ventilu (DN50) a ďalej (do DN600), model 300x sa prispôsobí rôznym systémom:

Materiálne možnosti:

Ductile železo: nákladovo efektívne pre priemyselnú vodu/plyn (1,0–2,5 MPa, -10 ° C -80 ° C).
Mosadz: Odolnosť proti korózii pre pitnú vodu alebo morské aplikácie (ideálne pre alternatívy ventilu z nehrdzavejúcej ocele v nízkotlakových nastaveniach).
Nerezová oceľ 316: High Duty pre chemické médiá alebo scenáre vysokej teploty (do 150 ° C).

Flexibilita inštalácie: Prírubové pripojenia (RF/FF) sú v súlade s ASME B16.5 a GB/T 17241.6, pričom sa plynulo zapadajú do nových potrubí a projektov na dodatočnú dodatočnú montáž.

Kľúčové metriky výkonu

Aktivácia s nízkym tlakom: Začína sa uzatvárať iba pri 0,05 MPa, čím sa zabezpečuje spoľahlivé prevádzky v systémoch s nízkou hlavou.
Minimálny odolnosť proti prietoku: Zjednodušený návrh disku znižuje pokles tlaku o 25% v porovnaní s kontrolnými ventilmi typu swing, čo optimalizuje energetickú účinnosť.
Životnosť cyklu: 50 000+ operácií bez opotrebenia sedadla-priemer priemerného priemyslu pre spätné ventily s pomalým vyčistením.

Vyberte správny kontrolný ventil pre svoj systém

Či už potrebujete 1/1/2 kontrolný ventil pre malú slučku HVAC alebo veľký model DN300 na priemyselné čerpanie, technológia duálnej karty Storaen zaisťuje neprekonateľnú ochranu. Na rozdiel od generických rôznych typov kontrolných ventilov, ktoré kompromisujú z bezpečnosti alebo účinnosti, náš model 300X poskytuje tri kritické výhody v jednom: prevencia spätného toku, eliminácia vodného kladiva a zníženie hluku.

Vylepšite bezpečnosť potrubia ešte dnes pomocou spätného ventilu s pomalým uzatváraním, ktorému inžinieri dôverujú. Preskúmajte sortiment Storaen a zistite, ako inteligentný návrh transformuje kontrolu tekutín – pretože v potrubiach je prevencia vždy lepšia ako oprava.

Liatinové vs mosadzné materiály: Sprievodca výberom odolným voči korózii pre spätné ventily na pomalé uzatváranie ventilov

Výber správneho materiálu pre váš kontrolný ventil s pomalým vyčistením je rozhodujúci pre zabezpečenie dlhovekosti a výkonu, najmä pri riešení korozívnych médií. Storaen ponúka dve primárne možnosti – Cast Iron and Brass – sú prispôsobené konkrétnym priemyselným a komerčným aplikáciám. Táto príručka vám pomôže orientovať sa v ich rozdieloch a vybrať optimálne riešenie pre vaše potreby potrubia, pričom skúma, ako sa porovnávajú s inými typmi kontrolných ventilov.

1. Liatina: ťažká odolnosť v oblasti priemyselných príslušníkov

Skontrolujte liatinovú ventilu (napr. Qt450 Ductile železo) je výberom pre drsné vysokotlakové prostredie. S pevnosťou v ťahu 450 mPa odoláva tlakom až do 2,5 mPa a teploty od -10 ° C do 80 ° C, vďaka čomu je ideálny pre abrazívne tekutiny, ako je odpadová voda, priemyselná voda alebo médiá s obsahom častíc. Jeho robustná povrchová textúra zaisťuje spoľahlivé tesnenie pre spätné ventily bez návratnosti, čím minimalizuje únik v systémoch s vysokým tokom. Zatiaľ čo prirodzene odolné voči miernym korozívom (pH 6–8), voliteľné epoxidové povlaky zvyšujú ochranu pred miernymi kyselinami/alkalismi. Nie je však vhodný pre morskú vodu alebo pre agresívne chemikálie – v týchto prípadoch je možné pre kontrolné ventily z nehrdzavejúcej ocele.

Najlepšie pre: priemyselné potrubia, rastliny odpadových vôd a systémy HVAC, v ktorých sú obavy oreje a vysoký tlak. Páry dobre s pilotnými kontrolnými ventilmi v automatizovaných čerpacích staniciach.

2. Mosadz: Presnosť a čistota pre čisté médiá

Mosadzné ventily (napr. HPB59-1 bez olova) Excel v aplikáciách vyžadujúcich hygienu a odolnosť voči neagresívnym tekutom. Ich hladká povrchová úprava (RA 3.2) spĺňa normy FDA pre pitnú vodu a potrubia potravín, vďaka čomu sú ideálne na systémy pitnej vody alebo námorné nastavenia. Ľahšie ako liatina, zjednodušujú inštaláciu v tesných priestoroch, ako je napríklad obytné inštalatérstvo s 1/2 jednosmerným kontrolným ventilom. Mosadzná odoláva sladkej vode, paru (≤ 150 ° C) a neoxidalizujúcimi kyselinami, ale môže korodovať v amoniaku alebo morskej vode s vysokou teplotou-chemické chemické kontrolné ventily s výškou niklu pre takéto podmienky.

Najlepšie pre: systémy pitnej vody, morské aplikácie a priemyselné nastavenia v malom rozsahu (napr. 2-palcové kontrolné ventily v kŕmení kotla). Ideálne na spätné preventívne kontrolné ventily v rezidenčných budovách z dôvodu dodržiavania bezlova.

Kľúčové rozhodovacie faktory

Typ média: Používajte liatina na špinavé tekutiny naložené na častice; Vyberte mosadz pre čistú vodu alebo médiá s potravinami.
Tlak/teplota: liatinové vybavenie vyšších tlakov (do 2,5 MPa), ale nižšie tempy (max 80 ° C); Mosadz sa vyhovuje stredným tlakom (≤ 1,6 MPa) a lepšou tepelnou vodivosťou.
Hygiena a inštalácia: mosadz uprednostňuje čistotu a ľahkú inštaláciu v malých priemeroch; liatina ponúka nákladovú efektívnosť pre veľké potrubia (DN50 – DN600).

Kedy zvážiť nehrdzavejúcu oceľ

Pre extrémne korozívne prostredie (morská voda, kyselina chlorovodíková) poskytujú kontrolné ventily z nehrdzavejúcej ocele Storaen (304/316L) vynikajúcu odolnosť, aj keď za vyššiu cenu. Sú ideálne pre chemické ventily v chemických rastlinách alebo na pobrežných platformách, kde dlhodobá spoľahlivosť prevažuje nad počiatočnými investíciami.

Urobte si správny výber pre svoj systém

Výber medzi liatinovou a mosadzou pre váš kontrolný ventil s pomalým vyčistením závisí od agresivity média, tlakových potrieb a hygienických požiadaviek:

Priemyselná húževnatosť: Rozhodnite sa, že liatina zvládne oder a vysoký tlak.
Čisté systémy a malé veľkosti: Vyberte mosadz pre čistotu a ľahkú inštaláciu.
Extrémna korózia: Inovácia na nehrdzavejúcu oceľ na agresívne chemikálie alebo morské použitie.

Materiály Storaen sú skonštruované tak, aby zodpovedali rôznym typom kontrolných ventilov s vašimi jedinečnými pracovnými podmienkami, čím sa zabezpečuje nielen prevencia spätného toku, ale aj trvalý výkon. Preskúmajte náš rozsah dnes a zaistite si plynovod správnym materiálom vyrobeným pre trvanlivosť, určený pre efektívnosť.

Nominálny tlak: 1,0 MPA-1,6MPA-2,5MPA

Nízky akčný tlak: ≥0,02 MPA

Kaliber špecifikácie: 50 až 600 mm

Stredná teplota: 0 až 80 stupňov

Použiteľné médium: Čistá voda

Formulár pripojenia: príruba

Materiál škrupiny: liatina alebo mosadz

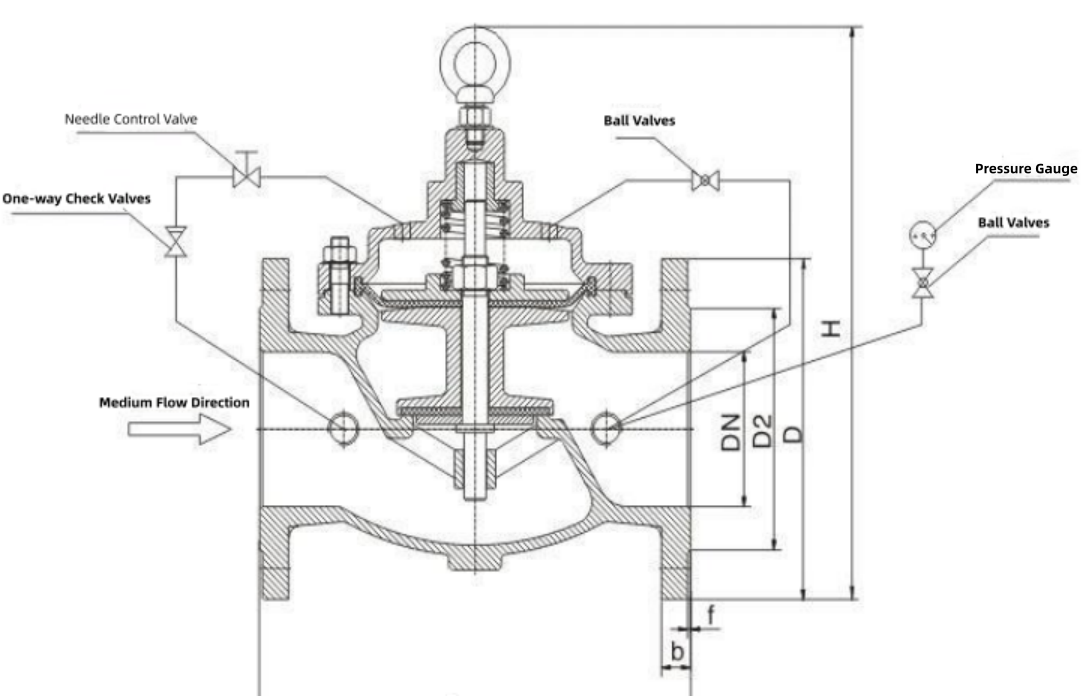

Tento ventil má dve vnútorné kompozície vodnej komory, membránovú membránu pod vodnou komorou pre vodný kanál (medzná otvorený veľký priestor v blízkosti oblasti priemeru rúrky) potrubie k ventilu po tlaku na hornú vodnú komoru spolu so zvyšujúcim sa tlakom na vodnú komoru, takže medzná hodnota sa pomaly uzatvára k zvyšným 10% pomalého zatvorenia úlohy úlohy tlmiča.

1. Nainštalujte sitko pred 300x s pomalým vyčistením tlmiča na kontrolný ventil. Môžete si zvoliť inštaláciu a Filter typu y alebo košík filter.
2. Počas inštalácie venujte pozornosť smeru značenia šípky na tele ventilu. Aby sa uľahčila údržba, mali by mať priestor okolo kontrolného ventilu.
3. Stopový ventil so zodpovedajúcim priemerom by mal byť nainštalovaný v polohe, kde je možné zdroj vody odrezať, keď je opravný ventil tlmiča s pomalým vyčistením 300x.

Časté otázky týkajúce sa spätného uzatvárania ventilu

Na čo sa používa pomalý kontrolný ventil?

Pomalý ventil na kontrolu uzatvárania je navrhnutý tak, aby zabránil spätnému toku v potrubných systémoch a zároveň minimalizoval efekty vodného kladiva spôsobeného náhlymi zastaveniami. Tým, že sa ventil umožňuje postupne zatvárať, zaisťuje hladký prechod, ktorý chráni váš systém a rozširuje životnosť vašich inštalatérskych komponentov.

Ako funguje pomalý kontrolný ventil?

Tento ventil funguje prostredníctvom špecializovaného dizajnu, ktorý využíva riadený mechanizmus uzatvárania. Keď sa tok tekutiny zastaví, ventil sa pomaly uzatvára skôr ako náhle, čím zabraňuje tlakovým prepätiam a potenciálnemu poškodeniu. Táto vlastnosť je obzvlášť dôležitá v aplikáciách zahŕňajúcich čerpadlá, kotly a ďalšie vybavenie citlivé na hydraulické otrasy.

Aké materiály sa používajú pri konštrukcii pomalého zatváracého kontrolného ventilu?

Náš pomalý kontrolný ventil je zvyčajne skonštruovaný z kvalitných materiálov, ako je mosadz alebo nehrdzavejúca oceľ, čo zabezpečuje trvanlivosť a odolnosť voči korózii. Výber materiálov nielen zvyšuje výkon, ale tiež zaručuje dlhodobú prevádzku v rôznych prostrediach.

Môže byť pomalý kontrolný ventil nainštalovaný v akejkoľvek orientácii?

Áno, náš pomalý kontrolný ventil je navrhnutý pre všestrannú inštaláciu. Môže byť nainštalovaný v horizontálnej alebo vertikálnej orientácii, vďaka čomu je vhodný pre rôzne konfigurácie potrubia. Odporúčame však konzultovať pokyny pre inštaláciu pre optimálny výkon.

Vyžaduje sa údržba na pomalý ventil na kontrolný ventil?

Aj keď je ventil s pomalým uzatváracím ventilom navrhnutý pre minimálnu údržbu, odporúčajú sa periodické inšpekcie, aby sa zabezpečila optimálna funkčnosť. Kontrola nahromadenia, vykonávanie vizuálnych inšpekcií na úniky alebo opotrebenie a zabezpečenie toho, aby mechanizmus bol bez prekážok, pomôže predĺžiť jej životnosť.

Aké sú výhody používania pomalého zatváracého kontrolného ventilu v porovnaní so štandardnými kontrolnými ventilmi?

Primárnou výhodou pomalého uzatváracého kontrolného ventilu cez štandardné kontrolné ventily je jeho schopnosť zabrániť vodnému kladitnému kladitnému, čo môže spôsobiť škodlivé nárazové vlny v inštalatérskych systémoch. Okrem toho pomalým zatvorením znižuje hluk, zvyšuje spoľahlivosť systému a poskytuje lepší celkový výkon-pre vysokotlakové aplikácie.

Dá sa tento ventil použiť v komerčných aplikáciách?

Absolútne! Pomalý kontrolný ventil je veľmi vhodný pre obytné aj komerčné aplikácie. Jeho schopnosť zvládnuť rôzne prietoky a tlaky z neho robí vynikajúcu voľbu pre budovy, priemyselné procesy, zariadenia na úpravu vody a ďalšie.
