3D zvárací stôl

Miesto pôvodu ： Hebei

Záruka ： 1 rok

Prispôsobená podpora ： OEM, ODM

Značka ： Storan

Číslo modelu ： 2005

Názov produktu ： 3D flexibilný materiál zváracieho platformy

Materiál ： liatina/oceľ

Aplikácia ： priemysel

Tolerancia veľkosti pórov ： ± 0,05 mm

povrchové ošetrenie t ： povrchové nitriding

Rovina ： 0,02 mm/1 000 mm

Drsnosť ： RA1.6-RA3.2

Proces ： CNC obrábanie

Typ ： Lishing Press

Certifikát ： ISO9001: 2008

Podrobnosti o balení ： Preglejka 3D zváracia tabuľka s príslušenstvom OEM HT300 Black Oxide Finish 3D Flexibilný zváracia tabuľka

Predajné jednotky ： Single Point

Veľkosť jedného balíka ： 100x100x20 cm

Jedna hrubá hmotnosť ： 5 000 kg

Dodací čas

3D zváracia tabuľka

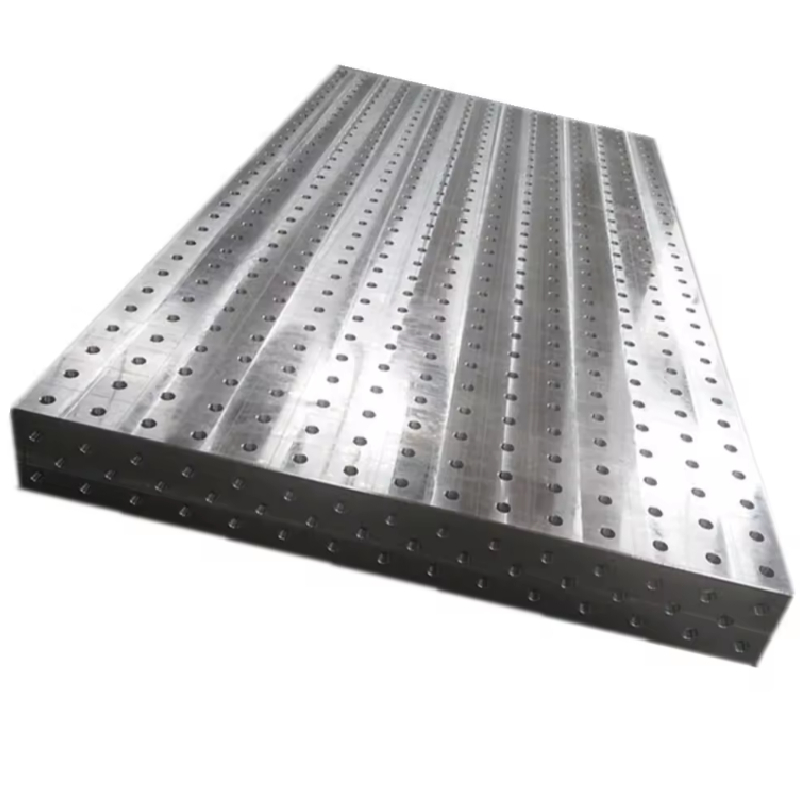

3D zváracia platforma je pokročilá zváracia platforma, platforma

a štyri strany sú distribuované s otvormi 28, používané na koordináciu s

3D flexibilné príslušenstvo, aby sa dosiahlo rýchle umiestnenie a upínacie obrobky

To je potrebné zvárať. Výhody 3D zváracej platformy sú vysoká účinnosť,

vysoká presnosť a nízke náklady. Sada 3D systémov zvárania nástrojov môže v podstate

Uspokojte všetky časti zvárania zákazníkov.

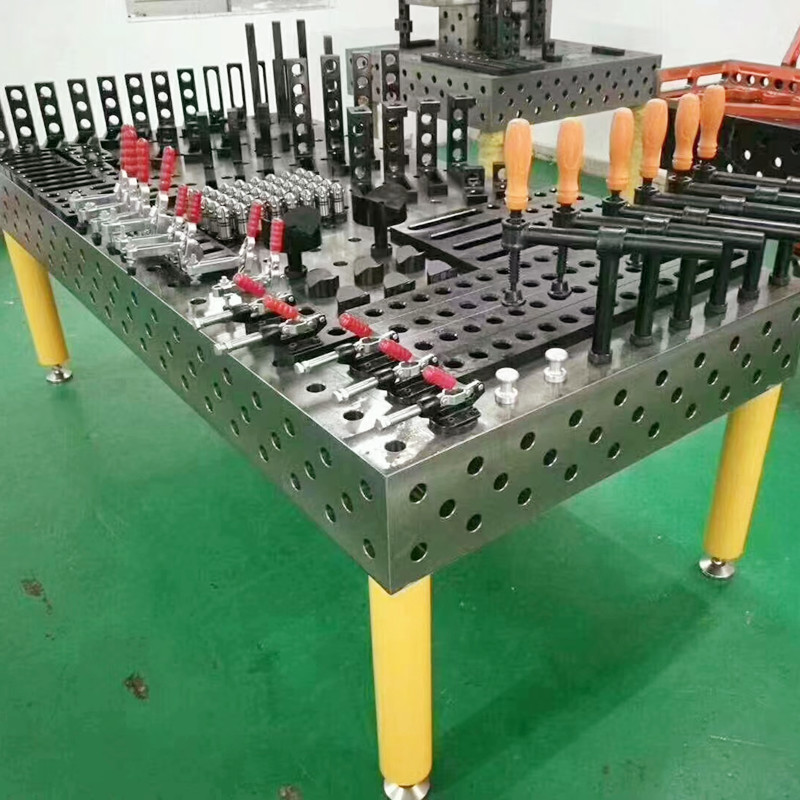

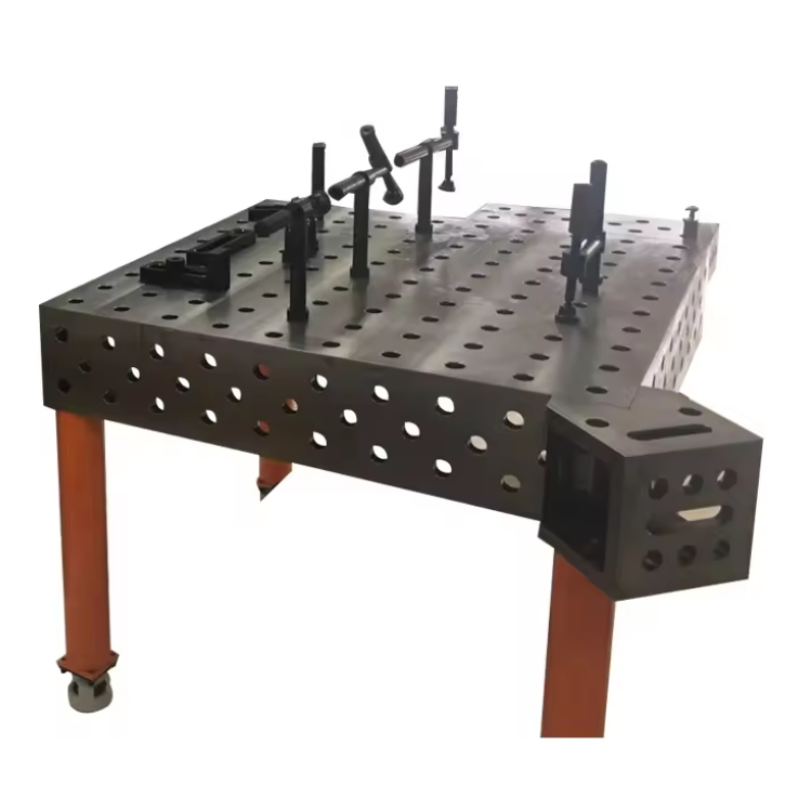

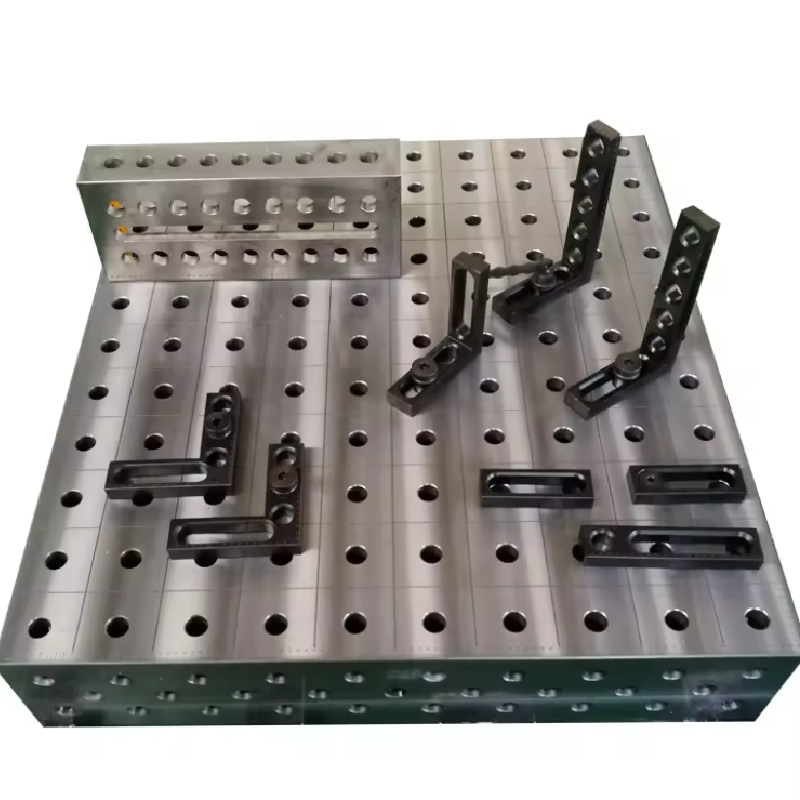

Komponenty môžu byť vybavené po vyvolenom nasledujúcom:

1, Nástroje na podporu: puzdro na kocku v tvare U, puzdro na kocku v tvare L, podpora uhla a uhol

2, náhradné diely na lokalizáciu:

3, Nástroje na upínanie a opravu

4, náhradné diely na blokovanie pracovného kusu

5, pomocné nástroje

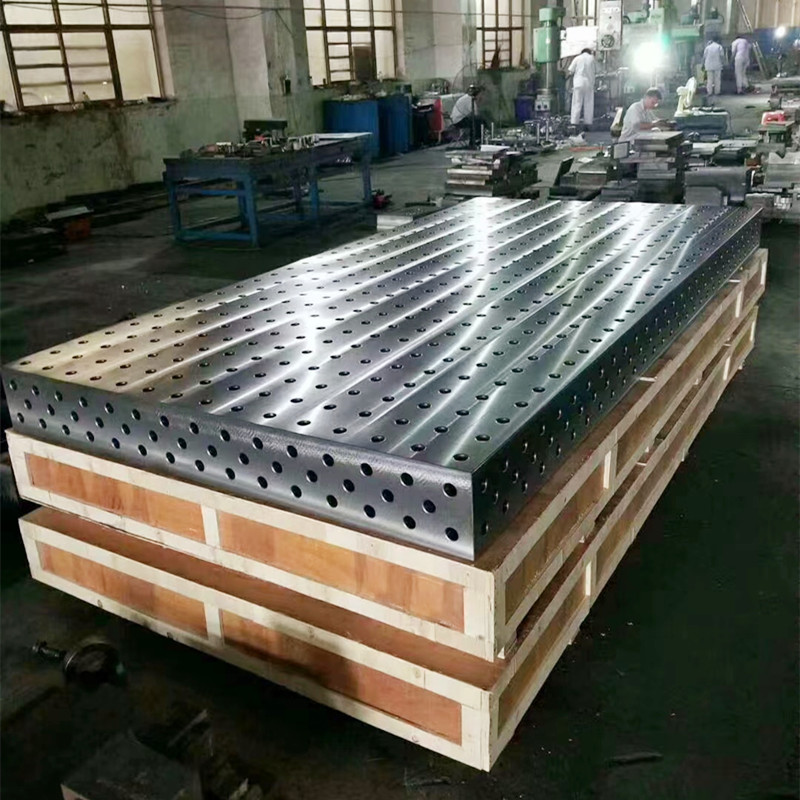

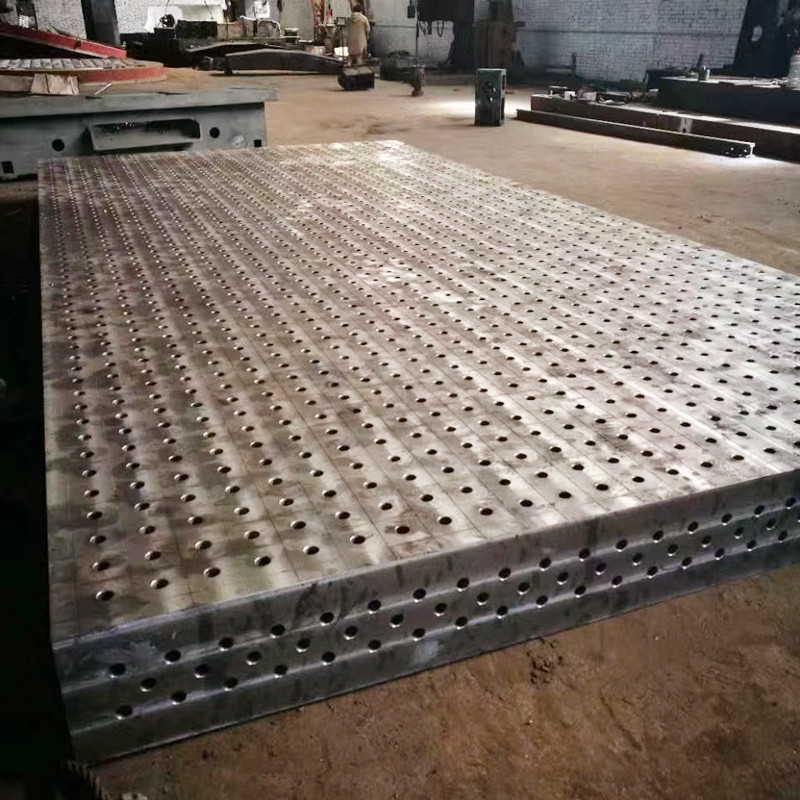

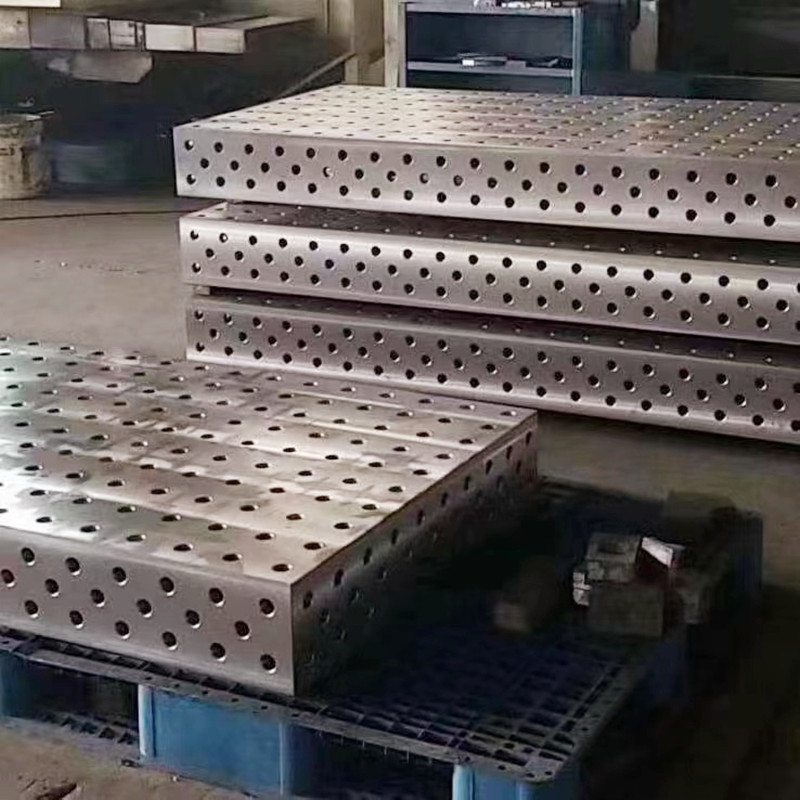

3D zváracia tabuľka 1.2×2.4 1×2 1,5×3 2x4m má na sklade liatinová tabuľka a tabuľka príslušenstva

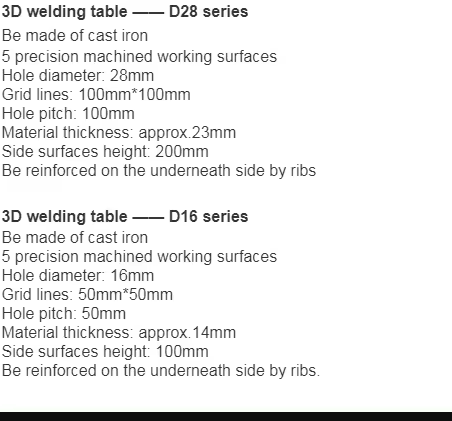

• - Dimensions:1000X1000mm-2000X4000mm
• - Päť pracovných povrchov je možné nainštalovať lokalizačný kus. Môže sa tiež rozšíriť prostredníctvom ktoréhokoľvek z jeho piatich pracovných povrchov.
• - Jeho materiál je rozdelený na: oceľové zváracie tabuľky (Q345) a liate zváracie tabuľky (HT300).
• - Jeho priemer otvorov je rozdelený do série D28 a séria D16.
• - Diagonálna mriežka: D28 je 100*100 mm; D16 je 50*50 mm.

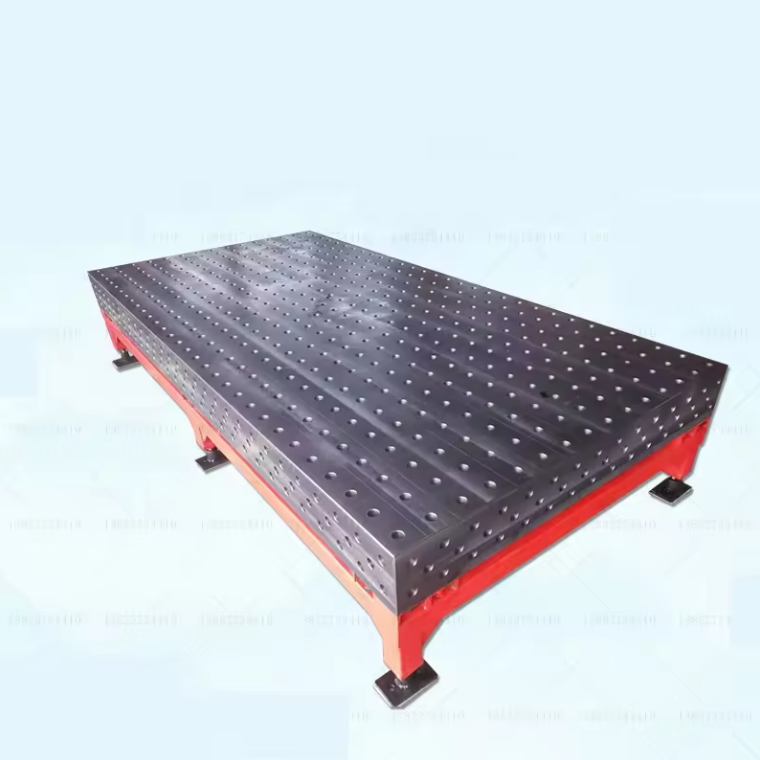

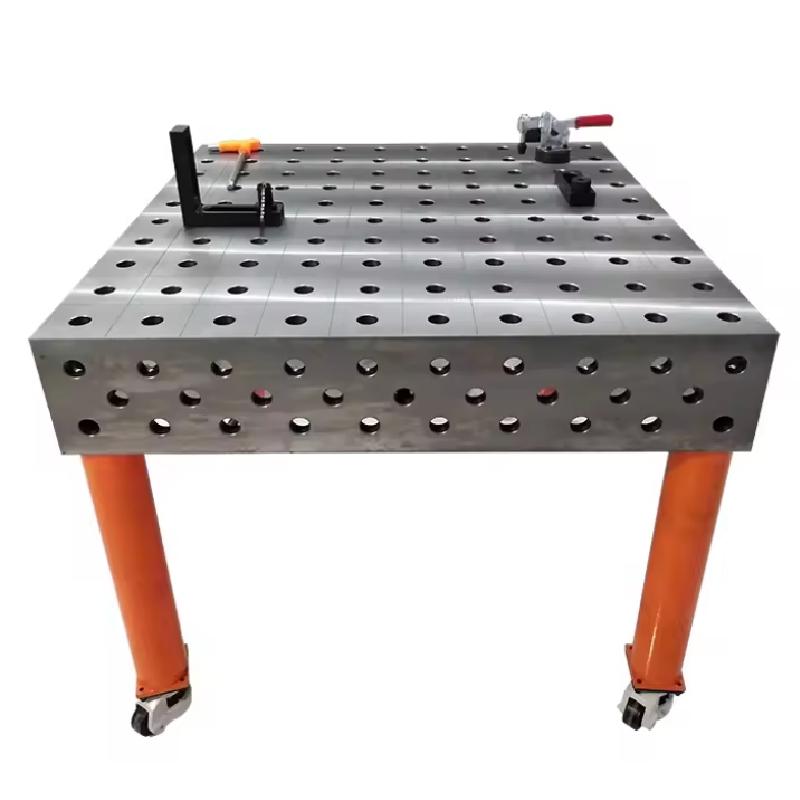

Podporný: Nohy, oceľový rám a hydraulický výťahový box, podľa požiadavky.

3D zváračská platforma je univerzálnym príslušenstvom navrhnutým špeciálne pre výrobu zváraných výrobkov; Používa sa na pohodlie zvárania, flexibilitu a mnohé odlišné od tradičných metód zvárania.

Kombinácia trojrozmerného komplexného systému otvorov Flexibilné procesné vybavenie zvárania.

Tri rozmery: Predstavujú tri smery. Spravidla sú svietidlá pozdĺžne a priečne bez vertikálnych smerov. Platforma má dva smery a štyri hrany sa môžu použiť na vertikálnu inštaláciu, čím sa dosiahne trojrozmerná kombinácia.

Systém diery: Hlavnou črtou tohto príslušenstva je to, že od platformy po príslušenstvo existujú štandardné diery bez tradičných vlákien alebo slotov T. V spojení s rýchlymi blokovacími kolíkmi je možné zostaviť rýchlejšie a pohodlnejšie a je možné dosiahnuť umiestnenie.

Kombinácia: Pretože všetky prílohy sú vopred pripravené, môžu byť kombinované a upravené podľa potrieb produktu.

Flexibilita: S vyššie uvedenými funkciami sa môže celá skupina zariadení meniť podľa zmien produktu. Súbor príslušenstiev môže vyhovovať potrebám niekoľkých výrobkov alebo desiatok výrobkov, čo výrazne urýchľuje proces výskumu a vývoja produktu a skúšobnej výroby, čím sa ušetrí veľa pracovných síl, materiálnych zdrojov a finančných zdrojov (šetrné k životnému prostrediu a nízko-uhlíkové výrobky).

Zváranie: Tento produkt je univerzálnym príslušenstvom navrhnutým špeciálne pre výrobu zváraných výrobkov; Používa sa na pohodlie zvárania, flexibilitu a mnohé odlišné od tradičných metód zvárania.

Základné požiadavky na protistraný základný náter na 3D zváracej plošine sú: dobrá priľnavosť na povrch odlievania, dobrý výkon proti hrdzi, dobrá adhézia do hornej vrstvy farby a ľahká konštrukcia a skladovanie.

Najlepšie funkcie, ktoré treba hľadať v 3D zváracom stole

Pri výbere 3D zváračskej tabuľky je nevyhnutné zvážiť rôzne funkcie, ktoré výrazne zvyšujú produktivitu a presnosť vo vašich projektoch zvárania. Vysoko kvalitná tabuľka zvárania 3D môže zmeniť rozdiel v dosiahnutí optimálnych výsledkov. Tu sú najlepšie funkcie, ktoré treba hľadať:

1. Robustná konštrukcia: Robustný 3D zváračský stôl by mal byť vyrobený z materiálov vysokej kvality schopných odolať ťažkému zaťaženiu a prísnosti procesov zvárania. Vyhľadajte tabuľky postavené z odolnej ocele alebo liatiny, zabezpečte dlhovekosť a stabilitu.

2. Modularita: Schopnosť prispôsobiť a upravovať vaše nastavenie je rozhodujúca. Modulárna 3D zváračská tabuľka umožňuje integráciu rôznych doplnkov a príslušenstva, čo vám umožní prispôsobiť váš pracovný priestor tak, aby vyhovovali konkrétnym projektom, či už ide o malé zložité vzory alebo veľké zostavy.

3. Presné obrábanie: Na dosiahnutie maximálnej presnosti by sa povrchy a sloty v 3D zváracej tabuľke mali presne opracovať. Vyhľadajte tabuľky, ktoré ponúkajú mriežkový vzor s presne rozmiestnenými otvormi a otvormi, ktoré uľahčujú bezpečné upínanie a umiestnenie obrobkov.

4. Všestranné možnosti upínania: Efektívne riešenia upínania sú nevyhnutné na zabezpečenie stability počas procesu zvárania. Kvalitná 3D zváračská tabuľka by mala poskytovať rôzne montážne body a svorky, čo by umožnilo flexibilné konfigurácie a zabezpečiť držanie rôznych tvarov a veľkostí materiálov.

5. Kompatibilita s príslušenstvom: Uistite sa, že vyberiete tabuľku 3D zvárania, je kompatibilná s rôznymi systémami kondície. Táto kompatibilita zlepší vašu schopnosť rýchlo a efektívne vytvárať vlastné nastavenia, čím vám ušetrí čas a zvýši produktivitu.

6. Povrchové ošetrenie: Povrch, ktorý odoláva kontaminácii a opotrebeniu, je nevyhnutný v zváracom prostredí. Vyhľadajte stoly s protipriemernými povlakmi alebo povrchovými úpravami, ktoré pomáhajú udržiavať čistú pracovnú plochu a predĺžiť životnosť stola.

Výhody použitia 3D zváracej tabuľky na presnú prácu

Vo svete kovovej výroby je dosiahnutie presnosti a presnosti prvoradé pre úspešné projekty. Jedným z najúčinnejších nástrojov dostupných pre zvárač je presná 3D zváračská tabuľka. Toto základné vybavenie nielen zvyšuje produktivitu, ale tiež výrazne zlepšuje kvalitu hotovej práce.

Presná 3D zváracia tabuľka je navrhnutá s robustným rámcom, ktorý umožňuje prispôsobiteľné nastavenia prispôsobené konkrétnym požiadavkám každého projektu. Povrch je zvyčajne vyrobený z vysokokvalitných materiálov, čo zabezpečuje trvanlivosť a stabilitu počas zvárania. Táto stabilita môže zabrániť deformácii alebo skresleniu kovových častí, na ktorých sa pracujú, čo je rozhodujúce pre udržiavanie vysokých presných štandardov.

Ďalšou významnou výhodou použitia presnej 3D zváracej tabuľky sú pokročilé prípravky a príslušenstvo, ktoré sa môžu prispôsobiť. Mnohé z týchto tabuliek sa dodávajú s T-slotmi alebo otvormi, ktoré umožňujú zváračom bezpečne zovrieť komponenty. Táto funkcia je nevyhnutná pre viacrozmerné projekty, kde je nevyhnutné udržiavanie správnej konfigurácie. Výsledkom je, že riziko nesprávneho vyrovnania a chýb sa výrazne zníži, čo umožňuje čisté a presné zvary.

Použitie presnej 3D zváracej tabuľky môže navyše zefektívniť pracovný tok a skrátiť čas strávený v každom projekte. Poskytnutím určeného pracovného priestoru, ktorý je organizovaný a efektívny, sa zváratelia môžu viac zamerať na tvorivé a technické aspekty svojej práce, a nie na nastavenie. Táto zvýšená efektívnosť vedie k vyššej úrovne produktivity a v konečnom dôsledku lepšia ziskovosť pre podniky.

Záverom možno povedať, že investovanie do presného 3D zváracieho stola je menič hry pre každého profesionálneho zváraču, ktorý sa snaží vylepšiť svoje remeslo. Vďaka svojej schopnosti poskytovať stabilitu, prispôsobiteľnosť a efektívnosť je to neoceniteľný nástroj, ktorý podporuje vysoko kvalitné a presné zváranie. Či už ste skúseným odborníkom alebo nováčikom v oblasti zvárania, využitie presného 3D zváracieho stola nepochybne zvýši vaše projekty na ďalšiu úroveň.

Základné funkcie a hodnota priemyselnej aplikácie 3D zváracie tabuľky

3D zváracie tabuľky Storaen nanovo definujú presnosť a efektívnosť pri výrobe priemyselného zvárania, ktoré slúžia ako všestranné modulárne platformy určené na zefektívnenie umiestnenia obrobku, integrácie príslušenstva a viacxových operácií zvárania. Ako popredný poskytovateľ tabuliek výroby zvárania dodávame riešenia, ktoré kombinujú vysokú tuhosť, prispôsobiteľné konfigurácie a opakovateľnú presnosť-k dispozícii pre moderné výrobné prostredia požadujúce výsledky zvárania s nulovým defektom.

Presné umiestnenie v jadre

Jadrom nášho dizajnu 3D zváracieho stola je päťstranná mriežka s presným strojom (séria D28 alebo D16), ktorá umožňuje plynulé pripevnenie svoriek, uhlov a príslušenstiev cez horný povrch a všetky štyri bočné panely. Tento mriežkový systém (rozstup 100×100 mm alebo 50×50 mm) zaisťuje presnosť polohy v rámci ± 0,05 mm, čo eliminuje hádanie v zarovnávaní komplexných komponentov, ako sú automatické rámce podvozku, letecké zátvorky alebo systémy s vysokými prácami. Výsledok? Opakovateľné nastavenie zvárania, ktoré znižuje úpravy pokusov a omylov o 60%, čo je rozhodujúce pre hromadnú výrobu, ak je konzistentnosť neobchodovateľná.

Modulárna flexibilita pre rôzne potreby výroby

Naše zváračské báječné tabuľky sa darí adaptabilite:

Integrácia viacerých platforiem: Štandardné veľkosti (1 000 x 1 000 mm až 2000 x 4000 mm) sa dajú priskrutkovať pomocou kolíkov s rýchlym zábleskom, čím sa vytvárajú rozšírené pracovné povrchy pre nadmerné projekty-pre stavbu lodí alebo zostavu poľnohospodárskych zariadení.
Zmeny bez nástrojov: Kompatibilné so širokou škálou zváračských príslušenstiev (U-bloky, T-sloty, magnetické svorky), tabuľka umožňuje rýchlu rekonfiguráciu medzi rôznymi úlohami, pričom čas nastavenie svietidla o 50% v porovnaní s tradičnými tabuľkami s pevnou pozíciou.

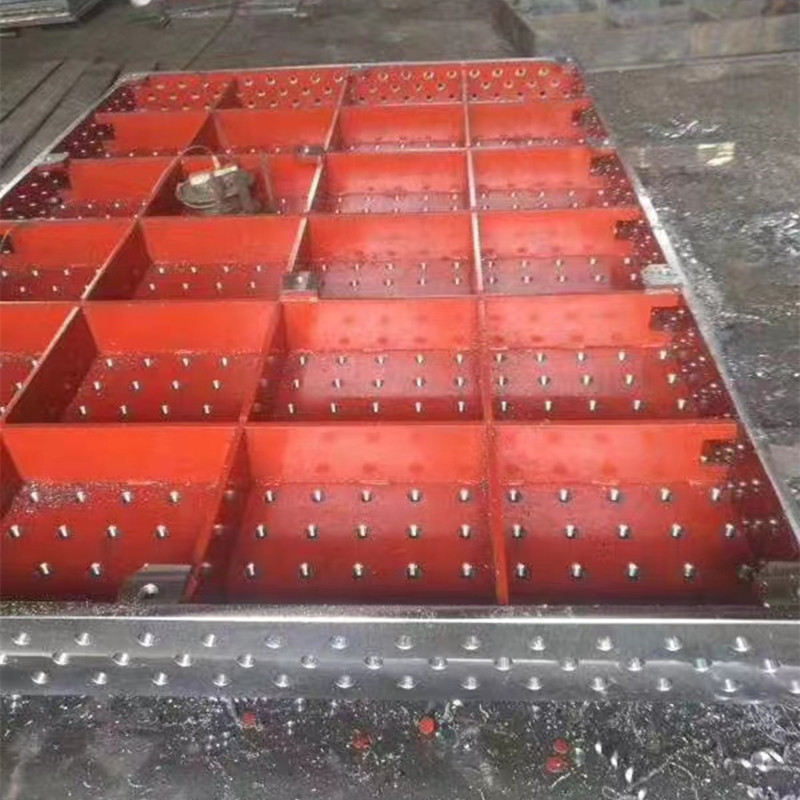

Kapacita ťažkej zaťaženia: Tieto tabuľky vybudované z liatiny HT300 alebo oceľ Q345 s rebrovaným podpisom, ktoré vydržia statické zaťaženie až do 2700 kg, čo podporuje dokonca aj najväčšie priemyselné komponenty bez vychýlenia-musí pre zváranie rýpadloch alebo výrobu žeriavov.

Priemyselné aplikácie: Ak presnosť spĺňa produktivitu

Automobilová výroba

Použite ako zváraciu výrobnú tabuľku na zostavenie rámov tela auta, čím sa zabezpečí zarovnanie bodových zvarov v rámci ± 0,1 mm, aby sa splnilo normy kvality OEM. Možnosť protipatterského povlaku chráni povrch pred zváracími troskami a rozširuje životnosť vo veľkoobjemových výrobných linkách.

Letectvo a obrana

Kritické pre výrobu ľahkých štruktúr zliatiny hliníkovej zliatiny (napr. Pohonu lietadla), kde tepelná stabilita tabuľky (minimálna expanzia pri zváraní teplom) a rovinnosť (0,02 mm/1 000 mm) bránia rozmerovej odchýlke, ktorá by mohla ohroziť bezpečnosť letu.

Ťažké stroje a vybavenie

Riešenie pre zváranie buldozérskych rám alebo priemyselné pumpy, vďaka svojej robustnej konštrukcii a modulárnemu dizajnu, ktorý prispôsobuje obrobky v tvare nepárnych tvarov prostredníctvom inštalácií vlastných príslušenstiev.

Prečo vedú stoly zváračov Storaen 3D

Okrem základných funkcií funkcia našich tabuliek:

Vypracovanie povrchovej úpravy: povrch zeme (RA1.6-RA3.2) zaisťuje hladký pohyb príslušenstva a presné zarovnanie, zatiaľ čo voliteľné nitridingové ošetrenie zvyšuje odolnosť opotrebovania v abrazívnych zváračských prostrediach.
Globálne štandardné dodržiavanie: Certifikované pre ISO 9001 a JB/T7974-99, naše 3D zváračské stoly spĺňajú prísne požiadavky medzinárodných výrobných štandardov a poskytujú pokoj v cezhraničných projektoch.

Zdvihnite proces zvárania pomocou Storaen

Či už potrebujete kompaktný zváraciu tabuľku Fab na prototypovanie alebo rozsiahly 3D zvárací stôl na hromadnú výrobu, riešenia Storaen poskytujú presnosť, trvanlivosť a flexibilitu potrebnú na to, aby zostali vpred v modernej výrobe. Minimalizáciou času nastavenia, maximalizácii kompatibility so svietidlom a zabezpečením opakovanej presnosti, naše tabuľky transformujú zváranie z manuálneho procesu náchylného na chyby na efektívny automatizovaný pracovný tok-ktorý je vhodný na vybudovanie lepšieho, rýchlejšieho a bezkonkurenčnej dôvery.

Príslušenstvo a vlastné riešenia pre 3D zváracie tabuľky

3D zváracie tabuľky Storaen sú doplnené komplexným doplnkovým systémom a prispôsobenými vlastnými riešeniami, ktoré sú navrhnuté tak, aby maximalizovali všestrannosť, presnosť a prispôsobivosť pre každú potrebu výroby zvárania. Či už potrebujete štandardné komponenty na rýchle nastavenie alebo úpravy na mieru pre jedinečné projekty, naše ponuky transformujú vašu zváraciu výrobu na vysoko špecializovanú pracovnú stanicu – inžinierované tak, aby vyhovovali náročným požiadavkám modernej výroby.

Modulárny doplnkový ekosystém pre bezproblémovú integráciu

Naše príslušenstvo s plug-and-play vylepšuje funkčnosť vašej zváracej tabuľky, čo umožňuje rýchle zmeny konfigurácie a optimalizovaný pracovný tok:

Nástroje na podporu a vyrovnávanie: Nastaviteľné oceľové nohy s anti-vibračnými podložkami zabezpečujú stabilné nastavenie na nerovných podlahách obchodu, zatiaľ čo hydraulické systémy zdvíhacieho zdvíhania (výška 100-500 mm) umožňujú ergonomické umiestnenie pre nadzemné alebo ťažko dostupné zvary.

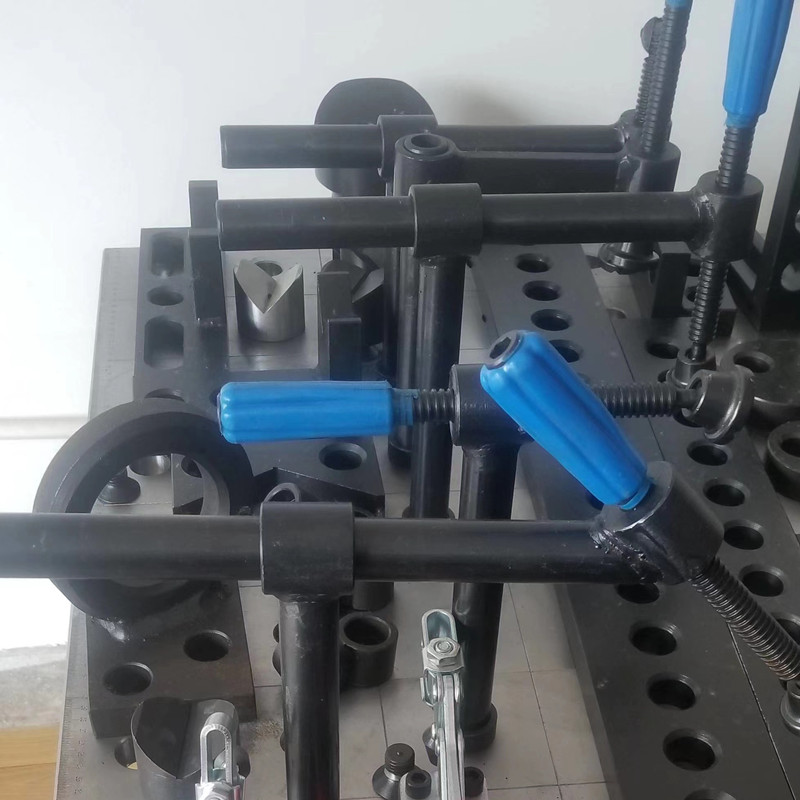

Roztoky a upínacie riešenia: Rozsah magnetických svoriek, prepínania svoriek a blokov U (kompatibilné s systémami otvorov D28/D16) zabezpečených obrobkov všetkých tvarov a veľkostí, pričom mechanizmy rýchleho uvoľňovania znižujú čas inštalácie svietidiel o 40%. Rozhlené zátvorky (nastaviteľné 0–90 °) a presné štvorce pomáhajú pri zarovnaní viacerých osí, ktoré sú rozhodujúce pre zložité zostavy, ako sú robotické ramená alebo letecké krovy.
Doplnky bezpečnosti a ochrany: protipatterské povlaky (aplikované na povrchy stolov) a odnímateľné striekajúce chrániče minimalizujú akumuláciu úlomkov, zatiaľ čo rohože odolné voči teplom chránia systém mriežky pred predĺženým vystavením zváraciemu oblúkom-rozširujú životnosť servisnej životnosti stola v prostredí výroby s vysokou intenzitou.

Vlastné riešenia: skonštruované podľa vašej vízie

Rozmery a konfigurácie na mieru

Okrem štandardných veľkostí (1 000 x 1 000 mm až 2000 x 4000 mm) navrhujeme 3D zváracie tabuľky vo vlastných dĺžkach, šírkach a výškach-vrátane nadmerných platforiem (do 5 000 x 3000 mm) pre projekty priemyselného rozsahu. Nonektangulárne tvary (kruhové, v tvare L) a zapustené montážne oblasti prispôsobujú špecializované stroje alebo automatizované zváracie roboty, čím sa zabezpečuje bezproblémová integrácia do vašej výrobnej linky.

Funkcie s presnosťou

Prispôsobenie systému otvoru: Upravte rozstup otvorov (napr. 75x75mm pre hybridné mriežky) alebo určte typy metrických/cisárskych vlákien (M12, ”” -13 UNC), aby zodpovedali existujúcim svietidlám, čím sa eliminuje potreba adaptérskych dosiek.
Povrchové úpravy: Vyberte si z pozemných povrchových úprav (RA1.6 pre štandardné použitie) alebo super dokončené povrchy (RA0,8 pre zarovnanie metrológie), s voliteľným nitridingom (HV900+), aby ste zlepšili tvrdosť a odolali abrazívnemu opotrebeniu v ťažkých aplikáciách.

Modifikácie špecifické pre dané odvetvie

Automobilový priemysel: integrované T-sloty na zarovnanie dopravného pásu, ideálne pre vysokorýchlostné zváracie bunky s komplexnými automobilmi.
Aerospace: nemagnetické vložky z nehrdzavejúcej ocele, aby sa zabránilo interferencii s citlivými NDT (nedeštruktívnymi testovacími) zariadeniami počas zvárania zliatiny hliníka.
MORI: Epoxid potiahnuté spodné strany pre odolnosť proti korózii v prostrediach slanej vody, spárované s zosilnenými rohovými zátvorkami pre výrobu komponentov na mori.

Rýchle obrat a globálna podpora

Príslušenstvo pre zásoby: Väčšina svoriek, nôh a vyrovnania nástrojov sa dodáva do 24 hodín, čím sa zabezpečuje minimálny prestoj pre úpravy výrobnej linky.
Vlastné dodacie lehoty: Štandardné vlastné tabuľky (nekomplexné návrhy) sa dodávajú do 15-20 dní, so špecializovanou technickou podporou na vylepšenie výkresov a výberov materiálov (napr. Nerezová oceľ pre aplikácie potravín).
Certifikovaná kvalita: Všetky vlastné 3D zváracie tabuľky prechádzajú prísnym testovaním rovinnosti (0,02 mm/1 000 mm) a validáciou nosenia, sprevádzané kalibračnými správami kompatibilnými s ISO 9001 pre sledovateľnú kontrolu kvality.

Odomknite plný potenciál vášho zváracieho báječného stola

Vďaka doplnkovým systémom spoločnosti Storaen a vlastnými riešeniami sa vaša tabuľka výroby zvárania stáva viac ako pracovný stôl – je to škálovateľná platforma pre inovácie. Či už potrebujete komponenty mimoselníkov pre okamžité zvýšenie produktivity alebo plne prispôsobený 3D zváraciu stolu pre priekopnícky projekt, náš tím kombinuje inžinierske odborné znalosti s výrobnou agilitou, aby poskytoval riešenia, ktoré zodpovedajú vašej vízii. Zdvihnite operácie zvárania príslušenstvom, ktoré prispôsobujú a prispôsobenia, ktoré sa transformujú – pretože pri výrobe, presnosť je všetko a jedna veľkosť sa nikdy nezmestí.

Bežne používaným anti-brusým základným náterom je maziva. Prírodná živicová farba. Asfaltová farba. Fosfračujúca farba atď. Ich výkon a rozsah aplikácií sa líšia. Zváraná plochá doska bola vyčistená. Po absolvovaní inšpekcie. Zvyčajne sa proti hrdzavej farbe aplikuje na nemachované povrchy alebo na všetky povrchy. Pri aplikácii by sa malo starostlivo chápať, že pri výbere a výrobe zváracích plochých dosiek je proces manuálneho maľovania vo všeobecnosti jednoduchý. Ekonomicky pohodlné a vhodné na výrobu odliatkov s jedným dielom.

1. Pracovné prostredie zváračskej platformy. Pracovné prostredie vhodné pre rôzne protiúčely sa líši. Preto by sme pri výbere mali porozumieť pracovnému prostrediu zváranej plochej dosky.
2.  Základný náter a vrchný kabát nemusia byť zodpovedné. Zváracie ploché platne okrem základného náteru. A musí byť maľovaný na vrchu. Väčšina vrchných kabátov sa aplikuje po mechanickom spracovaní, takže by sa mala zvážiť adhézia medzi základným náterom a vrchným lakom. Všeobecne platí, že priméry a vrchné látky pripravené z podobných materiálov na farby sú zhodné. Priméry a vrchné látky pripravené s rôznymi typmi farieb nemusia byť kompatibilné z dôvodu ich silnej priľnavosti. Nemôžu sa navzájom dobre spájať. Preto je potrebné pochopiť výkon farby.
3. Metóda konštrukcie anti-rustového základného náteru. Každý protistraný základný náter má svoju vlastnú dobrú metódu konštrukcie a poťahovania. Aby sa potvrdilo, či má továreň alebo workshop také podmienky, zváraná plochá doska sa vyrába podľa štandardu JB/T7974-99. Produkt sa vyrába na rebrovanú dosku a typ boxu. Pracovná tvár má obdĺžnikový tvar vyrobený z materiálu HT200. Pracovná tvár prijíma technológiu zoškrabania a mletia a na pracovnej tvári sa môže opracovať tvar V. V tvare T. Drážky v tvare U a kruhové otvory. Dlhé otvory atď. Zváracia plochá doska je plochý referenčný nástroj používaný na zváranie obrobku a plochá doska by sa mala upraviť vodorovne podľa požiadaviek na inštaláciu. Zaťaženie je rovnomerne distribuované v každom podpornom bode. Pri použití pri okolitej teplote 20 ± 5 ℃ by sa malo vyhnúť vibráciám.
